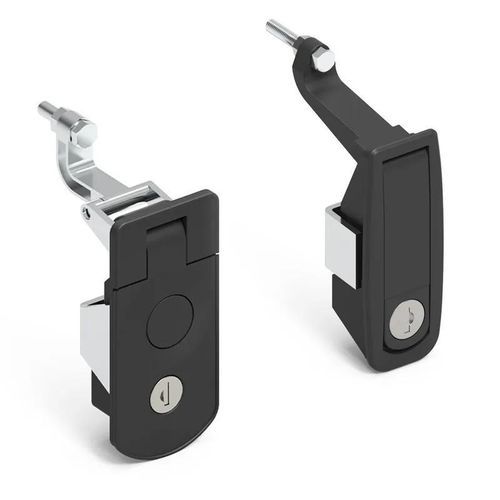

圧縮ラッチ SR5090

鍵式金属製フラッシュ

概要 : 埋め込み式のフラッシュ圧縮レバーロックで、シールの確実な圧縮と操作のしやすさを目的に設計されています。ドア、キャビネット、パネルの固定に適し、左右どちらの取り付けにも対応します。

主な特長とオプション :

• 作動方式：フラッシュ（埋め込み）
• 対応パネル厚：≤ 2 mm
• 取り付け方向：左右いずれでも対応
• 色：黒
• 施錠オプション：Keyed Alike (5333)、Keyed Different、No Cylinder (No)。施錠可能なモデルは鍵が各2本付属します

寸法バリエーションと範囲 :

• グリップ（利用可能範囲）:
  • 0 - 24.0 mm
  • 36.0 - 48.0 mm
  • 51.0 - 63.0 mm
• 取り付け穴径の範囲:
  • 25.0 - 86.0 mm
  • 34.5 - 89.5 mm
• 表面長（例）:
  • 89.0 mm
  • 93.0 mm
  • 110.0 mm
• 表面幅（例）:
  • 35.0 mm
  • 50.0 mm
• 全長（例）:
  • 109.0 mm
  • 125.0 mm

技術仕様 :

• 機能：シールの圧縮を調整可能な埋め込み式圧縮レバーロック
• 作動：フラッシュ
• 最大対応パネル厚：2 mmまで
• 施錠オプション：Keyed Alike (5333)、Keyed Different、No Cylinder (No)。施錠モデルは鍵2本付属
• 色：黒
• 典型的な用途：ドア、キャビネット、アクセスパネル
• 寸法バリエーション：グリップ範囲、取り付け穴範囲、表面長/幅、全長は上記参照
• シリーズ / 参照：SR5090
