3軸フライス盤 VM-1520NC

縦型スチール用鋳鉄用

製品概要
面削と側面切削に対応した二柱式CNC立型フライス盤。ワンセットのCNC設定でワークの積載位置設定、ワーク自動測定、同時加工が可能で、手作業の待機時間を短縮します。FANUC制御はオプション。面加工と側面加工用の二つのギアボックス付き主軸を備え、寸法精度と平坦性の再現性を確保します。

製品写真と主な技術パラメータ

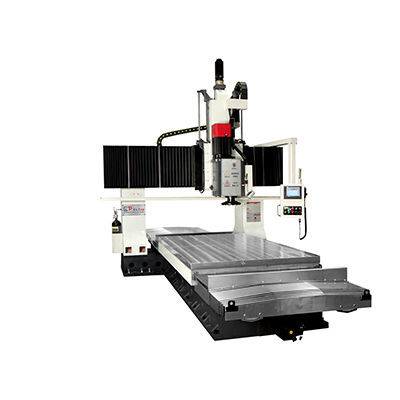

VMシリーズの立型フライス盤について、機械全景や図解、主要寸法・パラメータを示す画像が提供されています。

仕様

• モデル：二柱式CNC精密立型フライス盤 — VM-1420NC（関連：VM-1520NC、VM-1320NCS）
• 面削 最大寸法：1200 × 2500 mm
• 側面切削 最大寸法：1200 × 2000 mm
• 作業台 有効／電磁吸着テーブル：1200 × 2000 mm
• 最大搭載重量：6000 kg
• 立型ヘッド主軸：11 kW — テーパー BT50 (7:24) — 主軸回転数 50–500 rpm — 切削直径 250 mm
• 側面加工ヘッド（ギヤ/手動）：主軸出力 22 kW — テーパー BT50 (7:24) — 回転数 75 / 115 / 165 / 240 / 345 / 505 rpm — 切削直径 250 mm
• 送り速度 X / Y / Z：0–8000 mm/min
• X / Y / Z 軸モータ：3 / 3 / 3 kW
• 機械寸法（L×W×H）：5700 × 3300 × 2100 mm — 質量：約13,000 kg

構成

• 主仕様：面削・側面切削用二柱式CNC立型フライス盤；NCコントローラ Mitsubishi E80（FANUCオプション）；二軸ギアボックス主軸；ページ参照モデル：VM-1320NCS / VM-1520NC
• 標準構成品：電磁吸着テーブル；スクリュー式自動清掃装置；工具および工具台；半閉型薄板カバー；制御盤用空冷装置；ワーク自動測定；自動切断システム；ブローおよび自動測定付き空圧系；作業灯；状態表示灯；窒素バランスウェイトシステム；保護・診断・表示機能付き操作画面

付属品

• フェースカッター 200 mm — 2セット
• 変圧器（380 V→220 V）— 1セット

技術特性 / 仕様

• モデルファミリー：VMシリーズ — 商用参照 VM-1420NC
• 面削能力：1200 × 2500 mm
• 側面削能力：1200 × 2000 mm
• 作業台サイズ・種類：1200 × 2000 mm、電磁吸着式
• 最大搭載重量：6000 kg
• 主軸テーパー：両ヘッドとも BT50 (7:24)
• 主軸回転数範囲：50–500 rpm；側軸回転数：75 / 115 / 165 / 240 / 345 / 505 rpm
• 切削直径（両ヘッド）：250 mm
• 送り速度 X/Y/Z：0–8000 mm/min
• 各軸モータ出力：3 kW／軸
• 機械全体寸法：5700 × 3300 × 2100 mm；機械重量 ≈ 13,000 kg
