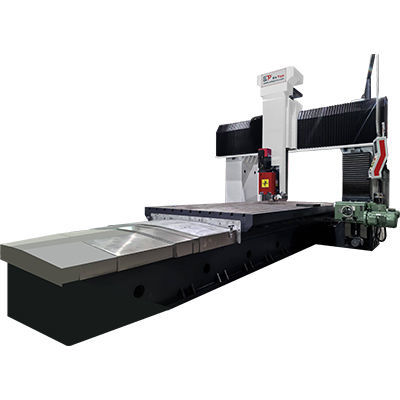

3軸フライス盤 VM-2660NC縦型BT 50宇宙産業用
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 縦型
- スピンドル
- BT 50
- 応用
- 宇宙産業用
- その他の特徴
- CE
- X軸移動距離
6,000 mm
(236.22 in)- Y軸移動距離
2,600 mm
(102.36 in)- Z軸移動距離
700 mm
(27.56 in)- 回転速度
最大: 500 rpm
(3,142 rad.min-1)最少: 50 rpm
(314 rad.min-1)- 出力
22 kW
(29.91 hp)- 加工部品の最大高さ
700 mm
(28 in)- 最大テーブル積載量
15,000 kg
(33,069 lb)- 総重量
48,000 kg
(105,821.89 lb)- 全長
14,700 mm
(578.7 in)- 全幅
5,000 mm
(196.9 in)- 全高
4,000 mm
(157.5 in)
詳細
型番
VM-2516NC; VM-2660NC; VM-2360NC
概要

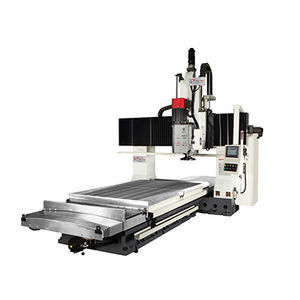

VM-2660NCシリーズは、大型ワークおよびロングベッド加工向けの重荷重用CNCガントリー／立形フライス盤です。産業生産向けに設計され、ガントリー構造とハウスカバーを組み合わせ、CE規格に適合します。
主な仕様
標準装備
用途
設置面積と重量
オプションとカスタマイズ
VM-2516NC; VM-2660NC; VM-2360NC
概要
VM-2660NCシリーズは、大型ワークおよびロングベッド加工向けの重荷重用CNCガントリー／立形フライス盤です。産業生産向けに設計され、ガントリー構造とハウスカバーを組み合わせ、CE規格に適合します。
主な仕様
- 最大加工長さ：6000 mm
- 最大加工幅：2600 mm
- 最大加工高さ：700 mm
- 側面フライス能力（L×W×H）：5800×2300×450 mm
- 作業テーブル寸法：2100×6000 mm；最大積載重量：15000（ページ表記の単位）
- 立形主軸出力：22 kW；主軸テーパー：BT50 (7:24)；主軸回転数：50–500 rpm；切削径：250 mm
- 側面（手動）ヘッド：回転数 75/115/165/240/345/505 rpm；出力 15 kW；テーパー BT50
- Z軸バランス：窒素カウンターバランスシステム、4個
- 移動速度 X / Y / Z：0–6000 / 0–8000 / 0–8000 mm/min
- 軸モーター出力 (X / Y / Z)：7.5 / 3 / 3 kW
標準装備
- BT50主軸テーパーおよびギア式立形フライスヘッド
- Z軸用窒素カウンターバランスシステム（4個）
- 金属製ハウスカバー（上部開放）およびCE適合
用途
- 重機械、金型・ダイ、エネルギー、造船、航空宇宙向けの大型部品加工
設置面積と重量
- 機械占有領域（L×W×H）：14700×5000×4000 mm
- 内幅：2300 mm；機械重量：48000 Kg
オプションとカスタマイズ
- 制御システム、ツールチェンジャー、長さ／幅のバリエーション、追加の防護や自動化は要望に応じて対応可能
