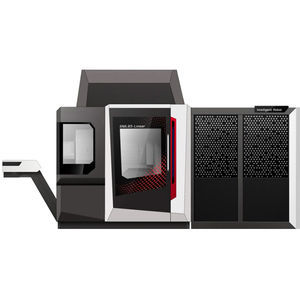

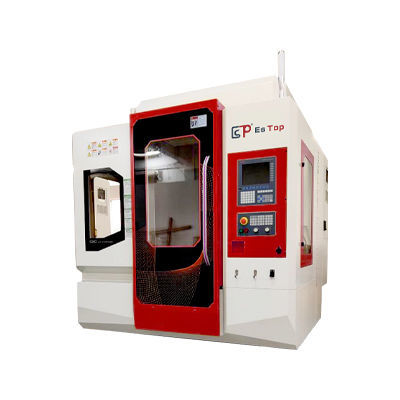

5軸マシニングセンタ HMU-500NC縦型HSK-E4020ツール
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 5軸
- 主軸の方向
- 縦型
- スピンドル
- HSK-E40
- ツールステーション数
- 20ツール
- 関連機能
- 製粉, コンタリング
- その他の特徴
- 高速, リニア エンジン
- X軸移動距離
500 mm
(19.69 in)- Y軸移動距離
300 mm
(11.81 in)- Z軸移動距離
250 mm
(9.84 in)- 回転速度
30,000 rpm, 40,000 rpm
(188,496 rad.min-1, 251,327 rad.min-1)- 加工部品の最大高さ
70 mm, 320 mm
(3 in, 13 in)- テーブル回転(C軸)
360 °
- X軸の移動速度
60 m/min
- Y軸の移動速度
60 m/min
- Z軸の移動速度
60 m/min
- 最大テーブル積載量
80 kg
(176 lb)- 位置決め精度
0.003 mm
(0.00012 in)- 繰返し精度
0.002 mm
(0.00008 in)- 総重量
4,500 kg
(9,920.8 lb)- 全長
1,800 mm
(70.9 in)- 全幅
2,100 mm
(82.7 in)- 全高
2,400 mm
(94.5 in)
詳細
製品概要
HMU-500NCはDmg Moriの一部モデルに相当する5軸垂直マシニングセンタで、小〜中型部品の複雑な多軸加工向けに設計されています。
主な用途
主要仕様
主軸と工具マガジン
駆動・精度・制御
寸法・重量
注意
HMU-500NCはDmg Moriの一部モデルに相当する5軸垂直マシニングセンタで、小〜中型部品の複雑な多軸加工向けに設計されています。
主な用途
- 複雑な5軸輪郭加工および仕上げ
- 金型・治具・航空宇宙・自動車等の産業用精密部品
- 小〜中型ワークの高速加工
主要仕様
- 型式表示：HMU500 / HMU-500NC
- 送り量 X × Y × Z：500 × 300 × 250 mm
- スピンドル先端からテーブルまでの距離：70–320 mm
- 傾斜回転テーブル（A/C軸） - ディスク径：200 mm
- 傾斜回転テーブル - 最大加工径：300 mm
- 傾斜回転テーブル - テーブル最大積載量：80 kg
- 傾斜回転テーブル - 回転角：C軸 360° / A軸 ±120°
- 傾斜回転テーブル - 定格回転数：A：120 rpm / C：150 rpm
- 傾斜回転テーブル - 許容トルク：A：170 N·m / C：45 N·m
主軸と工具マガジン
- 標準主軸：HSKE40-D120 — 30000 rpm
- オプション主軸：HSKE40-D100 — 40000 rpm
- 工具マガジン：ディスク式、20本
駆動・精度・制御
- 軸駆動方式（X/Y/Z）：リニアモーター
- 最大早送り速度（X/Y/Z）：60 / 60 / 60 m/min
- 位置決め精度（VID）：0.003 mm
- 繰返し位置決め精度（VID）：0.002 mm
寸法・重量
- 本体重量：4500 kg
- 設置寸法（L × W × H）：1800 × 2100 × 2400 mm
注意
- 本製品の寸法は予告なく変更される場合があります。
- 機械の外観は実際の契約および出荷に合わせて調整されます。
