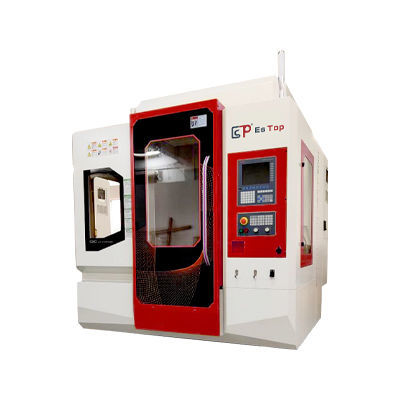

5軸マシニングセンタ HMU-600NC

縦型24ツールステーションディスク

製品概要
HMU-600NCは、揺動テーブル（5軸）、X/Y/Zにリニアモーター駆動、工具24本のディスクマガジンを備えた高速5軸立型CNCマシニングセンタです。

概要

• 加工範囲：X 600 mm、Y 500 mm、Z 300 mm
• 主軸端面〜テーブル距離：85–385 mm
• 揺動テーブル円盤径：260 mm、最大加工径：400 mm
• ワークベンチ最大負荷：00 kg
• 回転角：C軸 360°、A軸 ±120°；定格回転数：A 253 rpm / C 105 rpm；許容トルク：A 200 N·m / C 200 N·m
• 標準主軸：HSKE40-D120-40000；オプション主軸：HSKE50-D150-24000
• 工具マガジン：ディスク式、24本
• 駆動（X/Y/Z）：リニアモーター；最大早送り（X/Y/Z）：60/60/60 m/min
• 位置決め精度（VID）：0.003 mm；繰返し位置決め精度（VID）：0.002 mm
• 機械重量：5000 kg；設置寸法（L×W×H）：2240×2000×2400 mm

注意事項

• 製品の寸法および仕様は予告なく変更される場合があります。
• 機械の外観および最終仕様は契約時および出荷時に確定します。

技術表
X軸：600 mm
Y軸：500 mm
Z軸：300 mm
主軸端面〜テーブル距離：85–385 mm
揺動テーブル円盤径：260 mm；最大加工径：400 mm
回転角：C 360° / A ±120°；定格回転数：A 253 rpm / C 105 rpm；許容トルク：A 200 N·m / C 200 N·m
標準主軸：HSKE40-D120-40000；オプション主軸：HSKE50-D150-24000
工具マガジン：ディスク、24T
駆動（X/Y/Z）：リニアモーター
最大早送り（X/Y/Z）：60/60/60 m/min
位置決め精度（VID）：0.003 mm；繰返し位置決め精度（VID）：0.002 mm
機械重量：5000 kg
設置寸法（L×W×H）：2240×2000×2400 mm

特徴 / 技術仕様

• 型式：HMU-600NC
• 加工範囲：X 600 mm、Y 500 mm、Z 300 mm
• 主軸端面〜テーブル距離：85–385 mm
• 揺動テーブル円盤径：260 mm
• 最大加工径：400 mm
• ワークベンチ最大負荷：00 kg
• 回転角：C軸 360°、A軸 ±120°
• 定格回転数：A 253 rpm / C 105 rpm
• 許容トルク：A 200 N·m / C 200 N·m
• 標準主軸：HSKE40-D120-40000
• オプション主軸：HSKE50-D150-24000
• 工具マガジン：ディスク式、24本
• 駆動方式（X/Y/Z）：リニアモーター
• 最大早送り（X/Y/Z）：60/60/60 m/min
• 位置決め精度（VID）：0.003 mm
• 繰返し位置決め精度（VID）：0.002 mm
• 機械重量：5000 kg
• 設置寸法（L×W×H）：2240×2000×2400 mm
