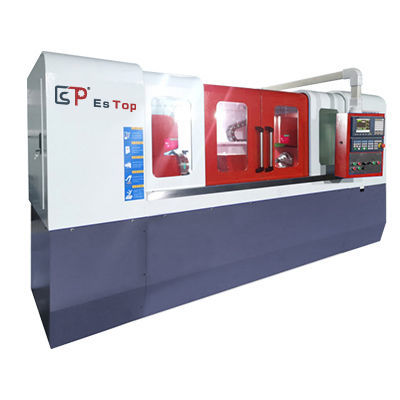

CNC深孔ドリルマシン GD-1000NC

横型深穴用高精度

概要
GD-1000NC は丸棒ワーク向けに設計された CNC ガンドリリング（深穴加工）機です。ES-TOP CNC 製品群に属し、油圧部品、自動車シャフト、金型コア、石油・ガス用途部品などの水平深穴自動加工に対応します。ブランド：ES-TOP CNC。

型式と技術表
AXIS-500 | 加工孔径範囲 (mm)：3-30 | 加工深さ (mm)：500 | クランプ外径 (mm)：80 | 主軸回転数 (rpm)：8000 | 主軸モーター (kW)：7.5 | 機械総電力 (kW)：23 | 機械重量 (kg)：4000 | 機械寸法 (mm)：3200x1500x1900
AXIS-800 | 加工孔径範囲 (mm)：3-30 | 加工深さ (mm)：800 | クランプ外径 (mm)：80 | 主軸回転数 (rpm)：8000 | 主軸モーター (kW)：7.5 | 機械総電力 (kW)：26 | 機械重量 (kg)：4500 | 機械寸法 (mm)：3200x1500x1900
AXIS-1000 | 加工孔径範囲 (mm)：3-40 | 加工深さ (mm)：1000 | クランプ外径 (mm)：100 | 主軸回転数 (rpm)：8000 | 主軸モーター (kW)：11 | 機械総電力 (kW)：28 | 機械重量 (kg)：5200 | 機械寸法 (mm)：4200x1500x1900
AXIS-1500 | 加工孔径範囲 (mm)：3-40 | 加工深さ (mm)：1500 | クランプ外径 (mm)：100 | 主軸回転数 (rpm)：8000 | 主軸モーター (kW)：11 | 機械総電力 (kW)：28 | 機械重量 (kg)：5800 | 機械寸法 (mm)：4200x1500x1900

タグ

• 深さ
• 穴
• ドリル

仕様 / 技術データ

• 製品型番：GD-1000NC
• タイプ：丸棒用ガンドリリング機（水平深穴加工）、CNC
• 主軸回転数（典型）：最大 8000 rpm（掲載モデル）
• 加工孔径範囲：モデルにより 3–30 mm ～ 3–40 mm
• 加工深さ：500、800、1000、1500 mm（モデル別）
• 主軸モーター出力：例 7.5 kW ～ 11 kW
• 送りモーター例：AC 2.3 kW または AC サーボ（2.3 kW / 3.0 kW）
• 高圧オイルポンプモーター：5.5 kW（各モデルに記載）
• 切削圧力ポンプ：100 kg/cm3（指定がある場合）
• ポンプ吐出油量例：6–60、6–80、6–100 L/min
• 切削液ろ過精度：15 µ
• 機械総電力の例：23 kW、26 kW、28 kW
• 貯蔵タンク容量：600（ソースページでは単位が KG と表記）
• 機械重量：モデルにより約 4000–5800 kg
• 機械占有面積の例：最大 4200x1500x1900 mm
