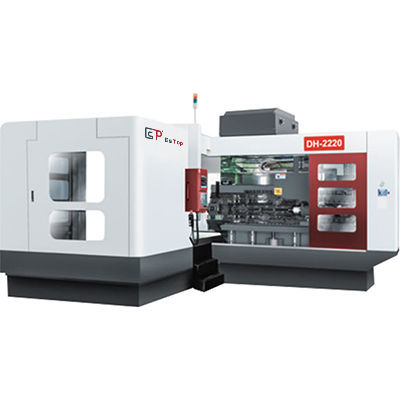

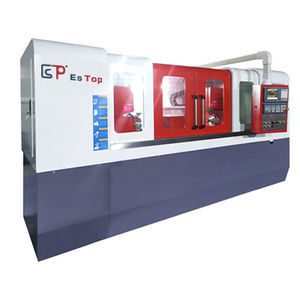

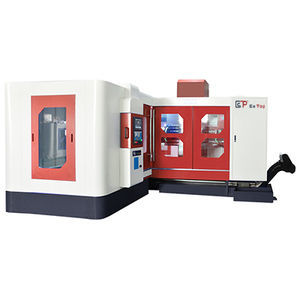

CNC深孔ドリルマシン DH-2220DC

横型3軸深穴用

概要
DH-2220DCは横型CNC深穴加工機で、ガンドリル加工およびフライス/ドリルの複合加工に対応します。標準加工径はØ2–38 mm（オプションでØ50 mmまで）、最大加工深さ2000 mm、フライス加工対応範囲2000 × 2000 mmです。

主な仕様

• 機種: DH-2220DC
• 加工径: Ø2–38 mm（オプション Ø50 mm）
• 最大加工深さ: 2000 mm
• フライス加工容量: 2000 × 2000 mm
• 最大フライス工具径: 160 mm
• テーブル寸法: 1400 × 1500 mm
• 最大搭載荷重: 21,000 kg
• 設置スペース: 7300 × 8000 mm
• 機械重量: 22 t

移動量と軸

• X（テーブル左右）: 2200 mm
• Y（コラム上下）: 1000 mm
• Z（主軸前後）: 2000 mm
• 早送り X/Y/Z: 7.5 / 7.5 / 7.5 m/min

主軸と駆動

• 主軸テーパー: OZ25（オプション BT50）
• 主軸伝達方式: ベルト式
• 主軸最高回転数: 6000 rpm（オプション 4000 rpm）
• 主軸モーター出力（定格/最大）: 11 / 15 kW
• フライスヘッド出力: 15 kW

電源とポンプ

• 冷却油ポンプ出力: 5.5 / 7.5 kW
• 循環ポンプ出力: 3 kW
• 機械総電力: 43 kW

テーブルと冷却

• テーブル／ロータリーテーブル: 1400 × 1500 mm
• 最大搭載荷重: 21,000 kg
• 冷却システムシリンダ容量: 630 L
• 冷却圧力: 70 MPa
• 冷却流量: 67 L/min

精度と公差

• 深穴加工径精度: IT8–IT11
• 穴表面粗さ: Ra ≤ 3.2 μm
• 主軸軸変位許容: ≤ 0.45/1000 (S45#, Ø10 mm)
• 位置決め精度: 0.025 mm
• 再現位置決め精度: 0.015 mm

主要構成品とオプション

• NCコントローラ: SYNTEC
• 主軸: HANYANG / OZ25
• 主軸インバータ・モーター: MK
• X/Y/Zサーボ・ドライバ: Maxsine
• ボールねじ: Nanjing GONGYI
• ベアリング: NSK
• リニアガイド: HIWIN / TBI
• オプション: Ø50 mm加工、主軸回転数バリエーション、専用ワークフィクスチャ

主な用途

• 自動車部品（カムシャフト、クランクシャフト）
• 油圧シリンダおよびバルブボディ
• 石油・ガス関連部品
• 航空宇宙・防衛の構造部品
• 工作機械・重機部品の製造

発注とサポート
見積、納期、据付、立ち上げ、操作者教育に関しては営業部へお問い合わせください。加工径、材質、ロット数を提示いただくと最適な提案をいたします。
