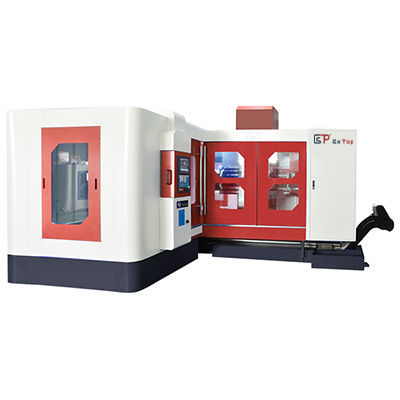

CNC深孔ドリルマシン DH-1816

横型3軸深穴用

製品概要
DH-1816 は水平CNC深穴ボーリング機で、穴径範囲 φ2〜38 mm（オプション50 mm）および最大穴深さ1600 mm に対応。軸精度と冷却液循環が求められる部品の量産向けに設計されています。

標準仕様

• 型式：DH-1816
• 穴径範囲：φ2〜38 mm（最大50 mm オプション）
• 最大穴深さ：1600 mm
• テーブル往復（X）：1800 mm
• カラム上下（Y）：1200 mm
• 主軸箱前後（Z）：1600 mm
• 主軸テーパー：OZ25
• 主軸最高回転数：8000 rpm
• 早送り（X/Y/Z）：7.5/7.5/7.5 m/min
• 主軸モーター出力：11/15 kW（定格/最大）
• X/Y/Z 送りモーター：5.5 / 3.6 / 2.3 kW
• 冷却油ポンプ出力：5.5/7.5 kW
• 循環ポンプ出力：3 kW
• 機械総電力：45 kW
• テーブル最大荷重：15000 kg
• テーブル寸法：1700 × 1000 mm
• 冷却シリンダ容量：630 L
• 冷却圧力：70 MPa；流量：67 L/min
• 設置スペース：5000 × 4300 mm；最大高さ：2800 mm；機械重量：16 t
• 深穴径精度：IT8–IT11；穴面粗さ：Ra ≤ 3.2 μm
• 軸たわみ：≤0.45/1000（S45#, φ10 mm）
• 位置決め精度：0.025 mm；再位置決め：0.015 mm

主な構成

• NC コントローラ：SYNTEC
• 主軸：HANYANG / OZ25
• 主軸インバータ：MK
• 主軸サーボモーター：MK
• X/Y/Z サーボモーター：Maxsine
• X/Y/Z 軸ドライバ：Maxsine
• 循環シリンダ：Acct.
• ボールねじ：Nanjing GONGYI
• ベアリング：NSK
• リニアガイド：HIWIN / TBI
• フルメタルシートカバー：MTHY

用途と利点

• 代表的な用途：油圧シリンダ、軸、バルブボディ、金型部品、航空宇宙および自動車部品
• 冷却液の連続循環と高圧供給により深穴加工と切りくず除去を支援
• テーブル積載能力が大きく（15 t）、重治具や生産ラインに対応
• 位置決めと繰り返し精度が量産や修理作業に適合
• 主軸と駆動系の構成により自動化ワークフローへの組み込みが容易
