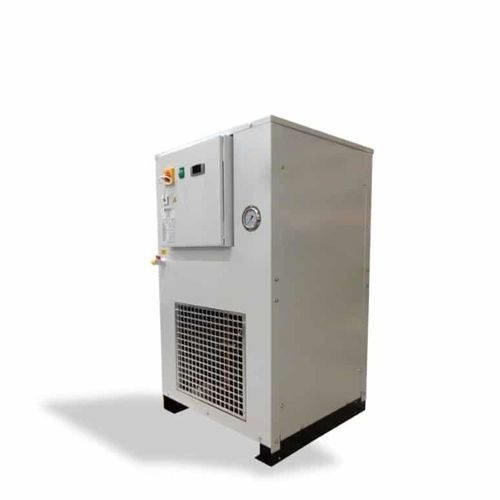

オイル用冷却器 RFI series

水用グリコール水燃料

概要
アクティブ式水/油冷却器、フルカスタム対応。EURODIFROID によりフランスで設計・組立された、高度にモジュール化されたシリーズで、要求（能力、油水回路、制御、仕上げ）に合わせて構成可能です。

特長

• 100% カスタム適合
• 冷却能力 3〜260 kW
• 水、グリコール水、油、エマルションに対応（機種により異なる）
• 多様なオプションと仕上げ
• 低GWP の HFO ガス仕様あり
• タンク無しの DP バリアント、タンク無し/ポンプ無しの D バリアントあり

標準供給内容

• 完全なドキュメント
• 標準保証 18ヶ月（特別合意を除く）

カスタム / オプション

• EXTT 仕様（屋外設置）
• 低GWP HFO ガス仕様
• DP（タンク無し）または D（タンク無し/ポンプ無し）バリアント
• 油水回路の完全適合（ポンプ、タンク、バルブ、レベル、接続、コントローラ等）
• 電気回路および制御の完全適合（PID、差動制御、遠隔操作、通信プロトコル、アラーム、冗長化等）
• 仕上げの適合（給水フィルタ、空気フィルタ、ステンレス仕上げ、特注塗装等）

機種別仕様（表の抜粋）
実例 | RFI 30 | RFI 30 T | RFI 120 T | RFI 350 THI | RFI 700 THI | RFI 1200 THI | RFI 2800 THQ
油仕様は可か？ | – | はい | はい | – | – | – | –
EXTT（屋外）可か？ | | はい | はい | はい | はい | はい | はい
HFO ガス仕様可か？ | | はい | – | – | はい | はい | – | –
電源 - タイプ | | 単相 | 三相 | 単相 | 三相 | 三相 | 三相 | 三相
電源 - V-Hz | | 230-1-50 | 400-3-50 | 230-1-50 | 400-3-50 | 400-3-50 | 400-3-50 | 400-3-50
冷凍能力（+10°C 水出口、+32°C 周囲）(kW) | | 3.2 | 3.2 | 12 | 34.8 | 69 | 120 | 254
消費電力 (kW) | | 2 | 2.25 | 10.5 | 17.7 | 33.6 | 62.8 | 118
冷媒 - 標準種 | | R407C | R407C | R407C | R410A | R410A | R410A | R410A
その他冷媒オプション | | R1234ze | – | – | R513A / R123ze | R513A / R1234ze | R513A | –
定格/最大電流 (A) | | 10 / 55 | 5 / 30 | 10.5 / 72 | 30.8 / 136 | 59.2 / 164 | 104.6 / 188.5 | 200.6 / 330.8
定格風量 (m3/h) | | 2000 | 2000 | 6000 | 14400 | 20500 | 37500 | 77800
利用可能水流量 最小/最大 (l/min) | | 3 / 41 | 3 / 41 | 30 / 80 | 20 / 100 | 50 / 250 | 200 / 750 | 400 / 1200
利用可能水圧 最小/最大 (bar) | | 1 / 2.6 | 1 / 2.6 | 1 / 2.6 | 1.6 / 2.7 | 1.5 / 3.3 | 1.4 / 2.45 | 1 / 2.15
タンク容量 (l) | | 30 | 30 | 100 | 150 | 240 | 240 | 400
周囲使用温度域 最小/最大 (°C) | | +10 / +40（拡張可） | +10 / +40 | +10 / +40 | -15 / +43 | -15 / +43 | -15 / +41 | -15 / +43
制御温度範囲 最小/最大 (°C) | | +5 / +20（拡張可） | +5 / +20 | +5 / +20 | +10 / +25 | +10 / +25 | +10 / +25 | +10 / +25
騒音レベル (dB(A)) | | 69 | 69 | 69 | < 70 | < 70 | nc | nc
寸法 H x W x D (mm) (例) | RFI 30: 1204 x 671 x 759 | RFI 120 T: 1450 x 1100 x 840 | RFI 350 THI: 1868 x 1202 x 1160 | RFI 700 THI: 2111 x 1450 x 1308 | RFI 1200 THI: 2140 x 2200 x 1505 | RFI 2800 THQ: 2005 x 2104 x 3598
重量 (kg) (例) | RFI 30: 135 | RFI 120 T: 300 | 他の機種: 値は可変（構成によって nc の場合あり）

技術的特性 / 仕様

• シリーズ名：RFI
• タイプ：水または油用アクティブ冷却器、カスタム設計
• 出力範囲：約 3〜260 kW（機種・構成による）
• 対応流体：水、グリコール水、油、エマルション（機種による）
• 標準冷媒：機種により R407C または R410A；その他オプション：R1234ze、R513A、R123ze、R1234yf（構成による）
• 利用可能バージョン：EXTT（屋外）、タンク無しバリアント（DP）、タンク無し/ポンプ無しバリアント（D）、油仕様
• 電源：単相または三相（例 230-1-50 / 400-3-50）機種により
• 機種により空気/水の流量や圧力が可変（例：定格風量 2,000〜77,800 m3/h、給水流量 3〜1,200 l/min）
• 制御オプション：PID、差動制御、遠隔制御、通信プロトコル、アラーム、冗長化
• 仕上げ・オプション：給水/空気フィルタ、ステンレス、特注塗装、マイクロチャネル凝縮器、インテリジェントな送風/圧縮機制御、ホットガスインジェクション、カスタム電気盤
• 標準保証：18ヶ月（特別合意を除く）
