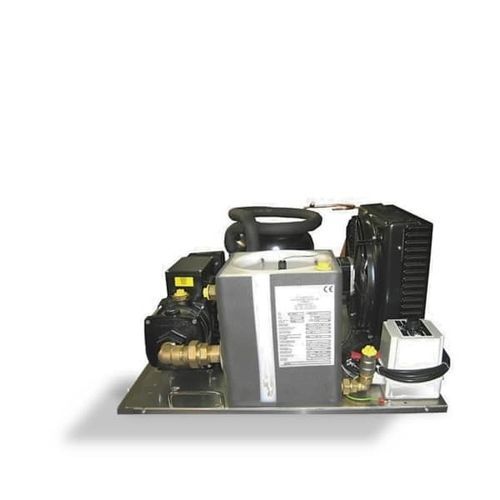

オイル用冷却器 ERI series

水用グリコール水燃料

概要
機械や産業プロセスへ組み込み可能な、カスタム製作の能動式組込み型冷却装置（水冷・油冷）。

主な特長

• 100%カスタム対応
• 機械やプロセスへの組み込み設計
• 水、グリコール混水、油、エマルションに対応
• 多様な寸法、能力、仕上げを選択可能
• DP（タンクなし）およびD（タンクなし・ポンプなし）バリエーション

標準装備

• 水、グリコール混水、油、エマルション対応の各バージョンを用意
• 密閉型コンプレッサー
• 機械式サーモスタットによる制御
• 空冷凝縮
• キャピラリ膨張弁
• 内蔵循環ポンプ
• 水位表示灯
• 機器組み込み用取り付けポイントを備えたアルミ製ベース
• ポリエチレン製タンク
• 浸漬型銅製蒸発器
• タンク排水バルブ
• ハンドリング用ハンドル
• テクスチャー仕上げ RAL 7035 塗装
• 完全なドキュメント
• 保証18ヶ月（特別合意を除く）

オプションとバリエーション

• DP（タンクなし）およびD（タンクなし・ポンプなし）バリエーション
• 組み込み向けカスタム寸法
• 水、グリコール混水、エマルション、油への適応
• 幅広い能力選択
• 耐食仕上げ
• 遠隔操作およびアラーム
• 標準以外のRAL塗装

概要表（実例）
実例モデル: ERI 02 | ERI 07 | ERI 12 | ERI 12 T | ERI 20 | ERI 20 T
油仕様は利用可能か？ : - | はい | はい | はい | はい | はい
電源 - 種類 : 一部モデルは230-1-50（単相）；他モデルは400-3-50（三相）
冷凍能力 L10A32（+10°C 出水温、+32°C 周囲）(W) : 200 | 100 | 1200 | 1200 | 2200 | 2200
消費電力 (W) : 290 | 560 | 1150 | 1250 | 1400 | 1500
冷媒 : R134a（掲載モデルの場合）
定格/最大電流 (A) : 2.3 / 8.8 | 3.7 / 15 | 7.3 / 26 | 3.2 / 10 | 7 / 31 | 3.7 / 13
定格風量 (m3/h) : 255 | 390 | 900 | 900 | 1100 | 1100
利用可能な水流量 (l/min) 最小 / 最大 : 1 / 9 | 1 / 9 | 3 / 41 | 3 / 41 | 3 / 41 | 3 / 41
利用可能な水圧 (bar) 最小 / 最大 : 3.5 / 0.5 | 3.5 / 0.5 | 2.8 / 1.2 | 2.8 / 1.2 | 2.8 / 1.2 | 2.8 / 1.2
タンク容量 (l) : 5 | 8 | 8 | 8 | 30 | 30
動作周囲温度 (°C) 最小 / 最大 : +10 / +40（掲載モデルすべて）
制御温度範囲 (°C) : 0 / +20（掲載モデル）
騒音レベル (dB(A)) : 69（掲載モデル）
外形寸法 H x W x D (mm)（モデル別例）: H 230-420 | W 405-645 | D 430-700（モデルにより異なる）
重量 (kg)（例）: 24 | 40 | 60 | 65 | 85 | 90

仕様・技術仕様

• シリーズ: ERI（組込み冷却器、複数レンジ：ERI 02、07、12、12 T、20、20 T等）
• 用途: 工作機械、主軸、インバータ、油圧システム、産業用レーザーの水冷・油冷
• 一般的な冷媒: R134a（モデルにより異なる）
• 電源: モノフェーズ 230-1-50 または 三相 400-3-50（モデルにより異なる）
• 制御範囲: 0〜+20 °C
• 動作周囲温度: +10〜+40 °C
• モデルにより異なる風量・水量（定格風量最大 1,100 m3/h；水量 1–41 l/min）
• タンク容量: モデルにより 5〜30 リットル
• 油圧オプション: DP（タンクなし）およびD（タンクなし・ポンプなし）
• 仕上げ: 標準テクスチャー塗装 RAL 7035、オプションで異なる RAL 色および耐食処理
• 構造: 取り付け用アルミベース、ポリエチレン製タンク、浸漬型銅蒸発器、排水バルブ
• 内蔵装備: 循環ポンプ（バージョンにより）、水位表示、ハンドリングハンドル
• 参考騒音値: 掲載モデルは69 dB(A)（契約値ではありません）
• 保証: 18ヶ月（特別合意を除く）
