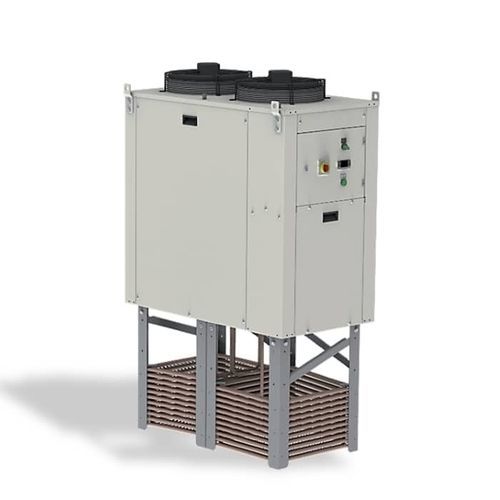

オイル用冷却器 SCI series

水用グリコール水燃料

概要
アクティブ型浸漬（沈め式）冷却器。タンクや工業用回路の冷却に使用されます。水、水−グリコール、油、乳化液に対応しています。

特長

• タンクやプロセスステーションの冷却に適合
• 外部油圧システム（ポンプ）を不要とする設計
• 水、水−グリコール、油、乳化液に対応
• 簡単な設置
• 保守がほとんど不要

標準装備

• 水、水−グリコール、油、乳化液対応バージョンで提供
• ヘルメチックスクロールコンプレッサー
• ステンレス304製二重同心コイル蒸発器
• 銅管、アルミフィンのコンデンサー（送風式）
• 軸流ファン
• 高圧・低圧プレッシャースイッチ
• 樹脂封止ステンレスプローブ付き電子コントローラー
• 高温・低温アラーム
• 無電圧接点による一般故障出力
• 外部接点によるオン/オフ制御
• テクスチャ塗装 RAL 7035
• 充実したドキュメント類
• 保証 18ヶ月（特別合意を除く）

オプションとバリエーション

• 電気式液位センサー
• エアフィルター
• 差圧制御
• 標準以外のRAL塗装
• ステンレスシャーシ
• フルード撹拌機（油または攪拌不足のタンク推奨）
• 凝縮空気のダクト用遠心ファン

仕様 / 技術データ
モデル: SCI 45 TAI — SCI 70 THI — SCI 80 TAI — SCI 150 TAI

油仕様の可否?: SCI 45 TAI: (未記載) | SCI 70 THI: 有 | SCI 80 TAI: 有 | SCI 150 TAI: 有
電源（タイプ）: 三相（全モデル）
電源（V-Hz）: 400-3-50（全モデル）
冷却能力（W、+25°C 水/乳化液* または +30°C 油 ISO VG32、+32°C 周囲）: 6000 | 8100 | 9200 | 16400
消費電力（W）: 3700 | 4200 | 4900 | 7400
冷媒: R134a | R134a | R134a | R410A
定格／最大電流（A）: nc / 5.4 | nc / 7.1 | nc / 8 | nc / 14.6
保護等級（IP）: 44 | 44 | 44 | 44
定格風量（m3/h）: 2000 | 2000 | 2000 | 4300
最小タンク容量（乳化液 / 油、L）: 60 / 100 | 60 / 100 | 60 / 100 | 150 / 250
周囲動作温度（°C、最小 / 最大）: -5 / +45（全モデル）
制御温度範囲（水または乳化液、°C、最小 / 最大）: +15 / +25（全モデル）
制御温度範囲（油、°C、最小 / 最大）: +20 / +30（全モデル）
騒音レベル（dB(A)）: 57 | 57 | 57 | 60
寸法 H x W x D（mm）: 1432 x 550 x 550 | 1432 x 550 x 550 | 1432 x 550 x 550 | 1636 x 550 x 1002
質量（kg）: 145 | 147 | 150 | 215
* 最大 5 cSt（+40°C 時）。参考値、保証値ではありません。
