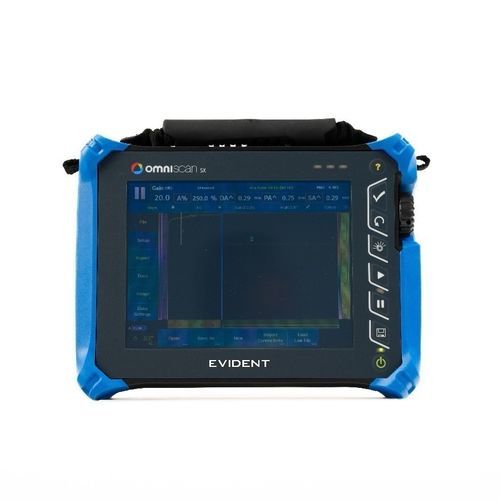

フェーズドアレイ超音波欠陥検出器 OmniScan SX

非破壊試験ポータブル

高性能なOmniScanシリーズのエントリーモデル 超音波フェーズドアレイ探傷器OmniScan SX 超音波フェーズドアレイ探傷器OmniScan SXは、20年以上に及ぶフェーズドアレイ技術の経験を凝縮したOmniScanシリーズのエントリーモデルです。簡単かつ精度の高いフェーズドアレイ検査を実現する、コストパフォーマンスに優れた探傷器です。 OmniScan SXでは、SX PA(超音波フェーズドアレイ)とSX UT(従来型超音波)の2モデルを用意しています。SX PAは、16:64PRのフェーズドアレイ装置です。SX UTはUT専用装置で、パルスエコー、ピッチキャッチに対応しています。またいずれのモデルもTOFD溶接検査に対応しています。 OmniScan SXは、8.4インチの明るく大きなタッチスクリーンを搭載しており、スムーズで快適な操作が可能です。SX PAはシングルグループ構成を対象としているため、よりシンプルな操作性とコストパフォーマンスを実現しています。 また、OmniScan SXは、モジュール式のOmniScan MX2と比較し、体積比50％、質量33％減の小型・軽量設計のため、ポータビリティーがより向上しました。 OmniScan SXのタッチスクリーンでは、フルスクリーンモードにより大きくクリアな画面表示が可能です。さまざまなメニューを簡単に操作することができ、メニュー選択やズーム表示、ゲート調整、カーソル移動、テキスト／値の入力など、快適に行うことができます。また、セットアップウィザードや校正ウィザード、S-スキャン／A-スキャン表示における高い表示更新速度や高パルス繰返し周波数により、素早く効率的に欠陥を検出することができます。 さらに、OmniScan SXは、スキャナーやプローブ、アクセサリー、専用ソフトウェアのNDTセットアップビルダーやOmniPCなどと組み合わせて使用可能です。それにより、スキャンプランの作成、セットアップから、データの収集、解析まで、検査のワークフローを簡易化し、検査効率を向上させることができます。
