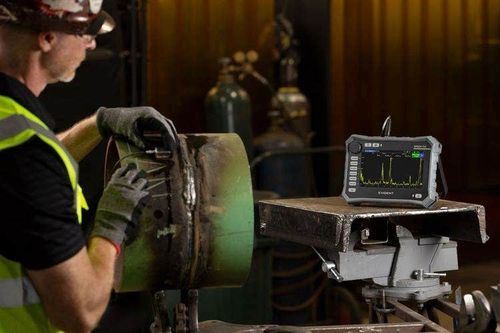

従来型超音波欠陥検出器 EPOCH™ 700

非破壊試験ポータブルデジタル

短い説明
EPOCH™ 700 は、24ビット A‑スキャン デジタル化、最新のタッチスクリーン、専用調整ノブおよびダイレクトアクセスキーを組み合わせた従来型の超音波探傷器です。現場検査向けに設計され、オープン形式の .nde ファイルおよび機器内 A‑スキャン録画をサポートし、検査記録の検証性を確保します。

概要
高ノイズ環境でも高分解能の信号取得と明確なデータ出力を実現します。タッチ操作と物理ノブ／ボタンを併用するハイブリッド操作により、手袋着用時や過酷な条件下での効率的な操作が可能です。.nde 対応と本体レポート機能によりデータ転送とトレーサビリティが容易になります。

主な機能

• 24ビット A‑スキャン デジタル化（A‑スキャンあたり最小1024サンプル）および画面高さの最大0–800%までの振幅表示
• 飽和やクリッピングを抑える高ダイナミックレンジ受信機
• 精密な A‑スキャン描画と見やすいオーバーレイを備えた7インチ高解像度ディスプレイ
• PerfectSquare™ 可変方形波パルサー（20 ns–5000 ns）、パルス電圧100/200/300/400 V、選択可能なダンピング
• 20 種類超のフルデジタルフィルタセット（ナローバンド、ワイドバンド、ローパス）
• DAC/TCG（ASME、JIS、CNDAC、カスタム）、DGS/AVG、AWS D1.1/D1.5 などのサイジング手法をフルサポート
• 本体での A‑スキャン録画（最大30秒、60 fps）と .nde 形式の保存
• IP65 等級筐体および MIL‑STD による衝撃・振動試験に準拠した現場信頼性

検査担当者とワークフロー向けの設計
バッテリー含む約1.8 kg のバランス設計で片手長時間運用に適しています。レイトレース表示による部品／溶接のセットアップ支援、視覚的サイジングコンフィグ、64 GB 内蔵ストレージ、Wi‑Fi／Bluetooth による無線転送、装置から直接作成可能なレポートなど、検査ワークフローを効率化する機能を備えます。

用途
溶接検査、複合材検査、部品・金属検査、製造品質管理、厳格な原子力検査など幅広い用途に適合します。EPRI PDI の複数手順に対応した認証および C542、C571、C5011 等の認定プローブへの対応により重要な用途での利用が可能です。

仕様（抜粋）
外形寸法：230.7 mm × 166.9 mm × 71.9 mm
質量：1.8 kg（バッテリー含む）
バッテリー稼働時間：通常使用で8時間以上
ディスプレイ：7インチ TFT LCD
データ記憶：64 GB 内蔵ストレージ
パルス電圧：100/200/300/400 V；パルサー 20 ns–5000 ns
A‑スキャン深度：24 ビット；サンプル ≥1024/スキャン
振幅範囲：0–110%、0–400% または 0–800% FSH 選択可
保護等級：IP65
接続：USB‑C、Wi‑Fi、Bluetooth、19ピン LEMO I/O
