表面欠陥制御装置 35 RDC

超音波

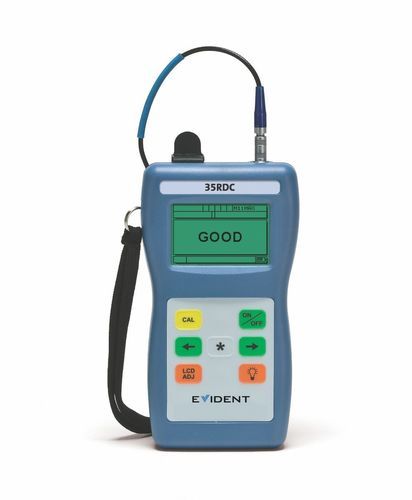

CFRPダメージチェッカーの35RDCは、航空機の複合材料(CFRP)部への衝撃により表面下欠陥を検出するために設計された、シンプルなOK/NG判定をする装置です。特長として、表面下に損傷が無い場合はGOOD、表面下に損傷を検出した場合はBADという文字が、バックライト付きの明るい液晶画面に表示されます。 Environmental IP65 compliant : Splash-proof, impact-resistant case. Sealed, color-coded keypad Operating Temperature Range : -10° C to +50° C (+14° F to 122° F) Size: (W x L x H) : 84 mm x 152 mm x 84 mm (3.31 in. x 6.0 in. x 1.50 in.) Weight : 0.24 kg (8.5 oz) Standard Inclusions : Wrist strap, 3 AA batteries, 5 MHz transducer, transducer cable, couplant, carrying case, rubber protective boot with neck strap, instruction manual, two-year limited warranty Display Modes : Digital Readout Good, Bad or Beyond CAL thickness Advanced user setting shows A-scan or waveform. For use by qualified NDT personnel only. Thickness Measurement Range** : 0.63 mm to 22.8 mm (0.025 in. to 0.900 in.) ** Thickness range depends on material, transducer, and surface conditions. Material Velocity : Fixed velocity for carbon fiber aerospace composite Transducer Frequency : 5.0 MHz Measurement Update Rate : 20 Hz Deviation alarm set points : Programmable +/- from calibration point. Set in advance setup 35RDCの特長 • 積層構造の複合材検査に対応 • 簡単操作のワン・ボタン校正 • 対応厚さ範囲：0.63mm～22.8mm(0.025インチ～0.900インチ) • シンプルなGoodまたはBadの判定結果 • バックライト付きの明るいディスプレイを搭載 • バッテリー駆動 • 小型軽量のハンディータイプで、質量はわずか0.24kg(8.5オンス) • 省電力のための自動パワーオフ機能 • 長電池寿命：約150時間 • 電池寿命が分かるインジケーター付き
