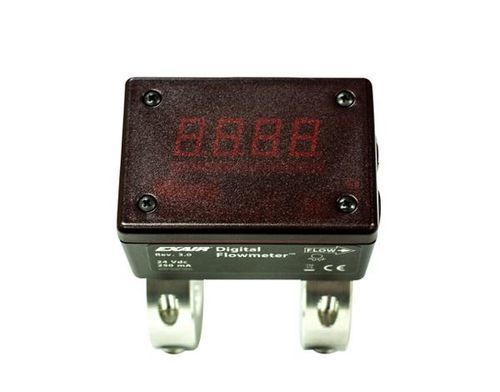

伝搬時間差法流量計 9095

密度窒素用圧縮空気用

製品説明
EXAIRのDigital Flowmeter™は、データ記録オプションを備えた非侵襲式のデジタル流量計です。明瞭なデジタル表示によりSCFMまたはm3/hrで実流量を表示し、配管を切断・溶接することなく漏れや非効率な空気使用を特定できます。常設または一時設置に対応し、取り外しが必要な場合はブロックリングを使用できます。対応配管はSchedule 40の鉄管（1/2"～8"）、アルミニウム管25～101mm、銅管は最大4"まで。NEMA 4仕様や特注材質はEXAIRへ相談してください。

利点

• 簡単・迅速な取り付け — 配管の切断、溶接、較正、流量停止が不要
• オプション：合算用リモート表示器およびUSBデータロガー（記録・遠隔監視対応）
• 可動部なしでメンテナンスが容易
• 低流量域でも高感度で計測可能
• 取り付けに必要な部品を同梱
• 幅広いサイズ（鉄・銅・アルミ対応）を用意

モデル

• Schedule 40鉄管用：1/2"～8"のモデルを用意
• 銅管用：3/4"～4"のモデルを用意
• アルミ管用：25 mm～101 mmのモデルを用意
• 全モデルでメートル表示または英式表示を指定可能
• ドリルガイド付き/なしを選択可能

アクセサリ

• USBデータロガー（モデル9147）：Digital Flowmeterに直接接続。記録間隔は1秒に1回から12時間に1回まで設定可能。付属ソフトで読み取り、スプレッドシートへ出力可能。
• 合算用リモート表示器：現在の消費量、直近24時間の使用量、累積使用量を遠隔表示。
• ドリルガイドキット：センサー用の配管穴を正確に位置決め。
• ブロックオフリング：Digital Flowmeterを取り外す／移設する場合に必要。

寸法と流量範囲 - 小型 Digital Flowmeter
Series 9090 | 配管サイズ 1/2" | A in 3.31 | A mm 84 | 流量範囲 1–100 SCFM (1.7–170 m3/hr)
Series 9091 | 配管サイズ 3/4" | A in 3.49 | A mm 89 | 流量範囲 1–150 SCFM (1.7–255 m3/hr)
Series 9092 | 配管サイズ 1" | A in 3.87 | A mm 98 | 流量範囲 2–200 SCFM (3.4–340 m3/hr)
Series 9093 | 配管サイズ 1 1/4" | A in 4.24 | A mm 108 | 流量範囲 4–400 SCFM (6.8–680 m3/hr)
Series 9094 | 配管サイズ 1 1/2" | A in 4.62 | A mm 117 | 流量範囲 4–400 SCFM (6.8–680 m3/hr)
Series 9091CU | 配管サイズ 3/4" | A in 3.49 | A mm 89 | 流量範囲 1–150 SCFM (1.7–255 m3/hr)
Series 9092CU | 配管サイズ 1" | A in 3.68 | A mm 93 | 流量範囲 2–200 SCFM (3.4–340 m3/hr)
Series 9093CU | 配管サイズ 1 1/4" | A in 3.87 | A mm 98 | 流量範囲 2–200 SCFM (3.4–340 m3/hr)
Series 9094CU | 配管サイズ 1 1/2" | A in 4.24 | A mm 108 | 流量範囲 4–400 SCFM (6.8–680 m3/hr)
Series 91025 | 配管サイズ 25 mm | A in 3.49 | A mm 89 | 流量範囲 2–200 SCFM (3.4–340 m3/hr)
Series 91040 | 配管サイズ 40 mm | A in 4.24 | A mm 108 | 流量範囲 4–400 SCFM (6.8–680 m3/hr)

寸法と流量範囲 - 大型 Digital Flowmeter
Series 9095 | 配管サイズ 2" | A in 5.34 | A mm 136 | 流量範囲 6–600 SCFM (10.2–1020 m3/hr)
Series 9096 | 配管サイズ 2 1/2" | A in 6.09 | A mm 155 | 流量範囲 8–800 SCFM (13.6–1359 m3/hr)
Series 9097 | 配管サイズ 3" | A in 6.71 | A mm 171 | 流量範囲 12–1200 SCFM
Series 9098 | 配管サイズ 4" | A in 7.71 | A mm 196 | 流量範囲 20–2000 SCFM
Series 9099 | 配管サイズ 5" | A in 8.84 | A mm 224 | 流量範囲 30–3000 SCFM (51–5100 m3/hr)
Series 90100 | 配管サイズ 6" | A in 9.84 | A mm 250 | 流量範囲 50–5000 SCFM
Series 90101 | 配管サイズ 8" | A in 11.84 | A mm 301 | 流量範囲 100–6000 SCFM
Series 9095CU | 配管サイズ 2" | A in 5.09 | A mm 129 | 流量範囲 6–600 SCFM (10.2–1020 m3/hr)
Series 9096CU | 配管サイズ 2 1/2" | A in 5.84 | A mm 148 | 流量範囲 8–800 SCFM (13.6–1359 m3/hr)
Series 9097CU | 配管サイズ 3" | A in 6.34 | A mm 161 | 流量範囲 10–1000 SCFM (17–1699 m3/hr)
Series 9098CU | 配管サイズ 4" | A in 7.34 | A mm 186 | 流量範囲 20–2000 SCFM (34–3398 m3/hr)
Series 91050 | 配管サイズ 50 mm | A in 5.1 | A mm 129 | 流量範囲 6–600 SCFM (10.2–1020 m3/hr)
Series 91063 | 配管サイズ 63 mm | A in 5.6 | A mm 142 | 流量範囲 8–800 SCFM (13.6–1359 m3/hr)
Series 91076 | 配管サイズ 76 mm | A in 6.3 | A mm 161 | 流量範囲 10–1000 SCFM (17–1699 m3/hr)
Series 91101 | 配管サイズ 101 mm | A in 7.3 | A mm 186 | 流量範囲 20–2000 SCFM (34–3398 m3/hr)

仕様

• 精度：表示範囲の10%～100%において、読み値の5%＋範囲の1%
• 使用圧力：Sch.40鉄管および3"未満のType L銅で最大200 PSIG；その他材質や高圧はEXAIRに相談してください。
• 入力電源：24 VDC、250 mA
• 出力抵抗：最大600Ω
• 接液部材質：ステンレス鋼、金、サーマルエポキシ、Viton
• リング材質：アルミニウム
• 表示：4桁LED表示
• 応答時間：流量が範囲の30%以上で値の63%に達するまで1秒
• 適合規格：CE、RoHS
• 注：圧縮空気および窒素専用。
