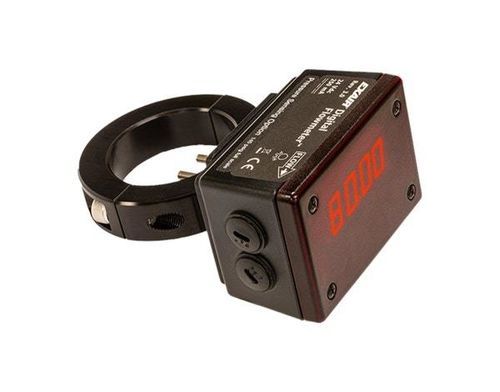

デジタル流量計 P9097CU

密度窒素用圧縮空気用

概要
EXAIRのPressure Sensing Digital Flowmeter™は、配管内圧力と圧縮空気流量（SCFMまたはm3/hr）を同時に測定し、データロギングオプションに対応します。切断、溶接、調整、校正を必要とせずに圧縮空気配管へ永久または一時取付できます。多くのモデルで取り外し用のブロックオフリングが利用可能です。2"〜8" Schedule 40 鉄管、50〜101 mm アルミ管、2"〜4" Type L 銅管に対応。出荷は通常3〜5日。NEMA 4仕様は工場に相談してください。

利点

• 切断や溶接を伴わない簡易設置
• 合算リモートディスプレイおよびUSBデータロガーのオプション
• 圧力、SCFM、m3/hr表示の切替が容易
• 全モデルで圧力、メトリックまたは英語表示を指定可能
• 可動部なしで低流量に感度あり
• 校正やセットアップ不要
• 取り付けに必要な部品を全て含む
• 2"–8" Sch.40 鉄管、25–101 mm アルミ管、2"–4" 銅管用モデルあり

モデル

• Series P9095–P90101: 2"～8" Schedule 40 鉄管用
• Series P91050–P91101: 50 mm～101 mm アルミ管用
• Series P9095CU–P9097CU: 2"～4" Type L 銅管用
• 全サイズで圧力／メトリック／英語表示を指定可
• ドリルガイド有無を選択可能

アクセサリ

• USBデータロガー — Model 9147: デジタル流量計へ直接接続。記録間隔は1秒～12時間で設定可能。付属ソフトで読み取り、スプレッドシートに取り込み可。
• 合算リモートディスプレイ — 流量計データの遠隔表示：現在の空気消費量、直近24時間の使用量、総累積使用量を表示
• ドリルガイドキット — センサー用の穴あけ位置を正確に案内
• ブロックオフリング — 流量計を取り外しまたは移設する際に必要

寸法と流量範囲 – Schedule 40 鉄管
Series: P9095 | Pipe Size: 2" | in: 5.34 | mm: 136 | Flow Range: 6-600 SCFM (10.2-1020 m3/hr)
Series: P9096 | Pipe Size: 2 1/2" | in: 6.09 | mm: 155 | Flow Range: 8-800 SCFM (13.6-1359 m3/hr)
Series: P9097 | Pipe Size: 3" | in: 6.71 | mm: 171 | Flow Range: 12-1200 SCFM
Series: P9098 | Pipe Size: 4" | in: 7.71 | mm: 196 | Flow Range: 20-2000 SCFM
Series: P9099 | Pipe Size: 5" | in: 8.84 | mm: 224 | Flow Range: 30-3000 SCFM (51-5100 m3/hr)
Series: P90100 | Pipe Size: 6" | in: 9.84 | mm: 250 | Flow Range: 50-5000 SCFM
Series: P90101 | Pipe Size: 8" | in: 11.84 | mm: 301 | Flow Range: 100-6000 SCFM

寸法と流量範囲 – Type L 銅管
Series: P9095CU | Pipe Size: 2" | in: 5.09 | mm: 129 | Flow Range: 6-600 SCFM (10.2-1020 m3/hr)
Series: P9096CU | Pipe Size: 2 1/2" | in: 5.84 | mm: 148 | Flow Range: 8-800 SCFM (13.6-1359 m3/hr)
Series: P9097CU | Pipe Size: 3" | in: 6.34 | mm: 161 | Flow Range: 10-1000 SCFM (17-1699 m3/hr)

寸法と流量範囲 – アルミ管
Series: P91050 | Pipe Size: 50mm | in: 5.1 | mm: 129 | Flow Range: 6-600 SCFM (10.2-1020 m3/hr)
Series: P91063 | Pipe Size: 63mm | in: 5.6 | mm: 142 | Flow Range: 8-800 SCFM (13.6-1359 m3/hr)
Series: P91076 | Pipe Size: 76mm | in: 6.3 | mm: 161 | Flow Range: 10-1000 SCFM (17-1699 m3/hr)
Series: P91101 | Pipe Size: 101mm | in: 7.3 | mm: 186 | Flow Range: 20-2000 SCFM (34-3398 m3/hr)

仕様

• 精度：PRESSURE: ±2 PSIG 最大（68°Fで ± PSIG）
• 作動圧：Sch. 40 鉄管および 3" 未満の Type L 銅管で最大 200 PSIG；他の材質や高圧はEXAIRに相談
• 入力電源：24 VDC で 250 mA
• 出力抵抗：最大 600Ω
• 接液材料：ステンレス、金、サーマルエポキシ、Viton
• リング材質：アルミニウム
• 表示：4桁LED
• 応答時間：レンジの30%以上の流量で変化の63%に達するまで1秒
• 圧力範囲：作動 0–145 PSIG；最大 200 PSIG；mA出力のフルスケール 145 PSIG
• 準拠：CEおよびRoHS
• 注：圧縮空気および窒素のみで使用
