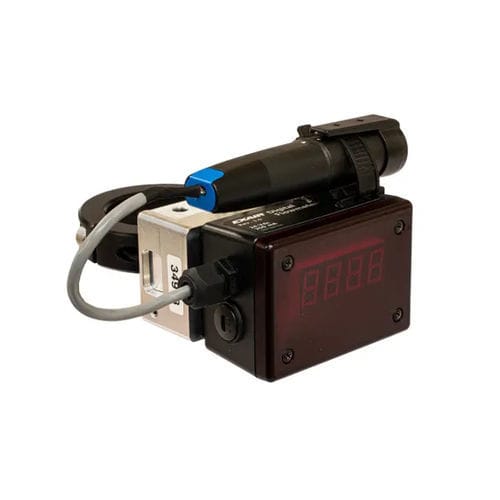

熱流量計 H9096

密度圧縮空気用DN50 - 2インチ

製品説明

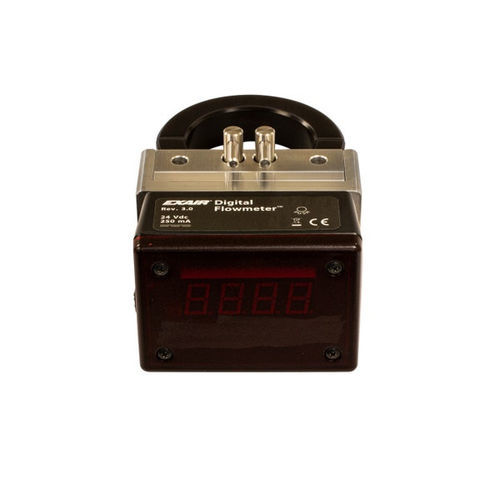

Hot Tap Digital Flowmeter™ は、配管を隔離・減圧せずに加圧状態で取り付け可能なホットタップ流量計です。プローブ挿入用の二重バルブと、穿孔時の切りくずを回収するマフラーを内蔵しています。デジタル表示により圧縮空気の瞬時流量を確認でき、漏れや非効率な機器の特定に役立ちます。切断、溶接、調整、校正は不要です。在庫品ではなく、出荷は3〜5日。NEMA 4モデルは工場へご相談ください。

特長

• 加圧状態での取付けが可能 — システム停止不要
• 可動部なしで保守負荷を低減
• 合算用リモート表示器およびUSBデータロガー対応
• オプションでRS-485シリアル出力搭載可
• 低流量でも高感度
• 現地での校正や設定は不要
• 取り付けに必要な部品をすべて含む
• Schedule 40 鉄管 2 in〜8 in、銅管 2 in〜6 in のモデルを用意

モデル

• H9095〜H90101：Schedule 40 鉄管 2 in〜8 in 用
• H9095CU〜H90100CU：銅管 2 in〜6 in 用
• 全モデルでメートル表示または英単位表示を選択可能

アクセサリ

• USBデータロガー — 型式9147 は流量計に直接接続、記録間隔設定可能、同梱ソフトで読み取りまたは表計算ソフトへエクスポート可能
• 合算用リモート表示器 — 現在流量、過去24時間の使用量、累計使用量を遠隔表示
• ブロックオフリング — 流量計を取り外す/移設する際に必要

寸法と流量範囲（Schedule 40 管）
Model | Pipe Size | A (in) | A (mm) | Flow Range
H9095 | 2 in | 6.43 | 163 | 6–600 SCFM (10.2–1020 m3/hr)
H9096 | 2-1/2 in | 7.20 | 183 | 8–800 SCFM (13.6–1359 m3/hr)
H9097 | 3 in | 7.82 | 199 | 12–1200 SCFM
H9098 | 4 in | 8.82 | 224 | 20–2000 SCFM
H90100 | 6 in | 10.95 | 278 | 50–5000 SCFM
H90101 | 8 in | 12.95 | 329 | 100–6000 SCFM

寸法と流量範囲（銅管）
Model | Pipe Size | A (in) | A (mm) | Flow Range
H9095CU | 2 in | 6.18 | 157 | 6–600 SCFM (10.2–1020 m3/hr)
H9096CU | 2-1/2 in | 6.95 | 177 | 8–800 SCFM (13.6–1359 m3/hr)
H9097CU | 3 in | 7.45 | 189 | 10–1000 SCFM (17–1699 m3/hr)
H9098CU | 4 in | 8.45 | 215 | 20–2000 SCFM (34–3398 m3/hr)
H90100CU | 6 in | 10.45 | 265 | 40–4000 SCFM (68–6796 m3/hr)

技術仕様

• 精度：表示範囲の10%〜100%の流量において、読み値の±5%＋範囲の1%
• 使用圧力：Sch. 40 鉄管で最大130 PSIG（他材質や高圧はメーカーに相談）
• 入力電源：24 VDC、250 mA
• 出力抵抗：最大600 Ω
• 流体接触材：ステンレス、金、熱エポキシ、Viton、PTFE、アルミニウム
• リング材質：アルミニウム
• 表示：4桁LED表示
• 応答時間：流量が範囲の30%以上の場合、値の63%変化まで1秒
• 適合：CEおよびRoHS
• 注：圧縮空気および窒素専用
