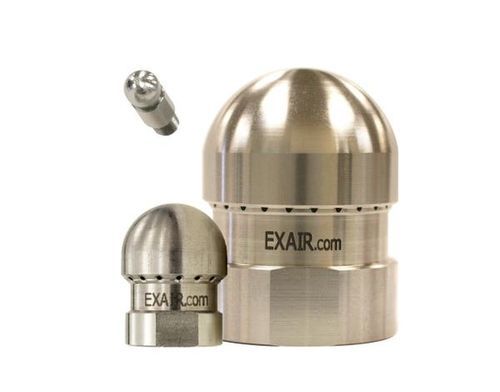

エアノズル Model P1006SS

掃除用冷却吹出し

概要
バックブローエアノズルは、パイプ、チューブ、ホース、チャネルの内面を清掃するために設計され、入口側へ向かう360°の環状気流を発生させます。切削液、切りくず、加工で発生する破片を押し込まずに除去します。内径1/4" (6.3 mm)〜16" (406 mm)の範囲に対応。気流が操作者方向に向くため、個人用保護具の着用を推奨します。

適用分野

• ワーク清掃
• 切りくず除去
• 液体の吹き飛ばし
• ワーク冷却
• 材料搬送
• ワーク排出
• 繊維搬送
• エアアシスト

利点

• 開放チューブに比べ圧縮空気消費を削減
• 平均約10 dBAの騒音低減（機種に依存）
• 消費を抑えながら優れた吹き飛ばし性能
• コンパクトで取り付け容易な設計
• 直接吹きつけに比べ操作者安全性を向上
• OSHAのデッドエンド圧力および適用される騒音基準に適合
• 生産性の向上に寄与

材質
タイプ316ステンレススチール — 高温、腐食性環境、機械的摩耗に適合。最高温度：1000°F (538°C)。

付属品
チップシールド

• モデル901650 — M4 x 0.5延長用（飛散物から操作者を保護）
• モデル901222 — 1/4 NPT延長用

アルミ延長パイプ
延長によりパイプ、チューブ、ホース、チャネル内面の清掃に届きます。最大72" (1829 mm)まで。例示モデル：

• 9492 — 6" (152 mm) アルミ、M4 x 0.5
• 9493 — 12" (305 mm) アルミ、M4 x 0.5
• 9495 — 24" (610 mm) アルミ、M4 x 0.5
• 9497 — 36" (914 mm) アルミ、M4 x 0.5
• 9188 — 12" (305 mm) アルミ、1/4 NPT
• 9194 — 72" (1829 mm) アルミ、1/4 NPT
• 900353 — 12" (305 mm) アルミ、1" NPT

性能（代表モデル）

• 1004SS — 4.5 SCFM (127 SLPM), 75 dBA — 内径 1/4"–1" (6.3–25.4 mm) 用
• 1006SS — 22 SCFM (622 SLPM), 80 dBA — 内径 7/8"–4" (22–102 mm) 用
• 1008SS — 57 SCFM (1,614 SLPM), 89 dBA — 内径 2"–16" (51–406 mm) 用

動作原理（概要）
ノズルはコアンダ効果を利用して圧縮空気流を約25倍以上に増幅します。周辺に配置された環状の開口から入口方向に角度を付けて空気を噴出し、高速度のコーン状エアストリームを形成します。この結果、最小限の消費で大容量・高速度の気流を得られ、OSHAのデッドエンド圧力要件を満たします。

仕様

• SKU（ページの例）：P1006SS
• 利用可能なモデルファミリー：1004SS、1006SS、1008SS
• 材質：タイプ316ステンレススチール
• 最大温度：1000°F (538°C)
• 推奨保護具：使用時に必要（気流が操作者に向くため）
• 性能（例 1006SS）：22 SCFM (622 SLPM), 80 dBA、内径 7/8"–4" (22–102 mm) 用
• 付属品：チップシールド（901650、901222）、アルミ延長パイプ（最大72"まで複数長さ）
• 動作原理：コアンダ効果 — 低消費で大流量／高速度の空気流を実現
