圧縮空気ノズル Model 1122SS-9318

スプレー式掃除用冷却

概要
EXAIRの2" 平面スーパ―エアノズル™は、高効率な1" 平面スーパ―エアノズル™の2"幅バージョンです。特許取得の設計（U.S. Pat 5402938）は、部品の重要な位置を保持するための特殊なシムを使用し、最小限の空気消費と騒音で高速の層流を伴う幅広く力強いエアストリームを生成します。シムを交換することで力と流量を増減できます。本ページの構成には、頻繁な位置調整用のEXAIR製フレキシブルStay Setホースと、金属製機械への確実な取り付け用の1口または2口のマグネットベースが含まれます。2" 平面スーパ―エアノズルは亜鉛アルミ合金またはSUS316で提供されます。

用途

• 部品の洗浄
• 切りくずの除去
• 液体の吹き飛ばし
• 部品の冷却
• 材料搬送
• 部品の排出
• 繊維の搬送
• エアアシスト

利点

• 圧縮空気コストの削減
• 平均で約10 dBAの騒音低減
• 圧縮空気の節約
• ブローオフ性能の向上
• コンパクト
• 安全性の向上
• OSHAの騒音レベル要件に適合
• OSHAの圧力要件に適合
• 生産性の向上

材料

• 亜鉛アルミ合金 - 一般用途向け。最高温度 250°F (121°C)。
• SUS316 - 高温、腐食性環境、機械的摩耗向け。最高温度 1000°F (538°C)。

付属品

• Shim Sets - 力と流量を調整するための .005" (0.13 mm)、.010" (0.25 mm)、.020" (0.51 mm) のシムを含みます。
• Swivel Fittings - 追尾角調整を可能にします（中心軸から各側25°、合計50°）。材質はType 303または316ステンレス。

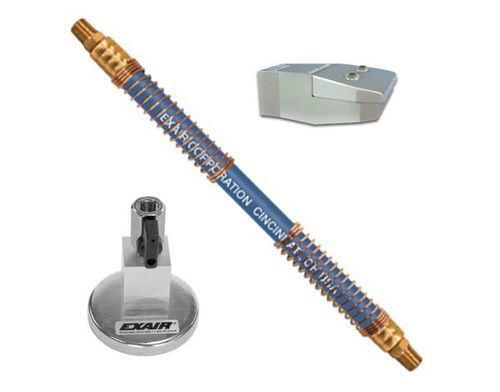

• Stay Setホースとマグネットベース - 再配置用のフレキシブルホースと、金属製機械へ取り付けるための1口または2口のマグネットベース。

性能（.015" (0.38 mm) シム装着時、80 PSIG / 5.5 BARで測定）
Model | SCFM | SLPM | Force (oz) | Force (g) | Sound Level (dBA)
1122 / 1122SS | 21.8 | 622 | 22 oz | 624 g | 77 dBA

注：力は対象から12" (305 mm)で測定。騒音は3' (914 mm)で測定。

動作原理
圧縮空気は入口からプレナム室へ流入し、正確なスロット付き口に導かれます。一次流が薄いスロット付きノズルを通って出ると、平らな表面に沿ってノズル長手方向に直線で均一なシート状の気流を形成します。周囲空気は典型的に40:1の比率で一次気流に取り込まれ、速度損失と騒音を抑えつつ力と体積を最大化し、層流の強力な気流シートを生み出します。

寸法と気流パターン
2" 幅のノズルプロファイルで、細いスロット付き口が2" 幅全体にわたり均一なフラット気流シートを生成します。製品図面と寸法画像はメーカーより参照用に提供されます。

特長 / 技術仕様

• 商品名：2" Flat Super Air Nozzle™
• ページに表示されたモデル / SKU：P1122-9306
• EXAIR製品ID：3766
• 利用可能な材料オプション：亜鉛アルミ合金；SUS316
• 最大温度（亜鉛アルミ合金）：250°F (121°C)
• 最大温度（Type 316 SS）：1000°F (538°C)
• 空気消費量（典型、80 PSIG / 5.5 BAR）：21.8 SCFM (622 SLPM)
• 力（12" / 305 mmで測定）：22 oz (624 g)
• 騒音レベル（3' / 914 mmで測定）：77 dBA
• 同梱/選択可能なシムサイズ：.005" (0.13 mm)、.010" (0.25 mm)、.020" (0.51 mm); 例は .015" (0.38 mm) シム装着時のデータ
• 本構成に含まれるアクセサリ：フレキシブル Stay Setホース；1口または2口のマグネットベース
• 特許：U.S. Pat 5402938
• 典型的な取込み比：40:1（周囲空気：一次気流）
• 価格（ページ）：287.80 USD（税別）
