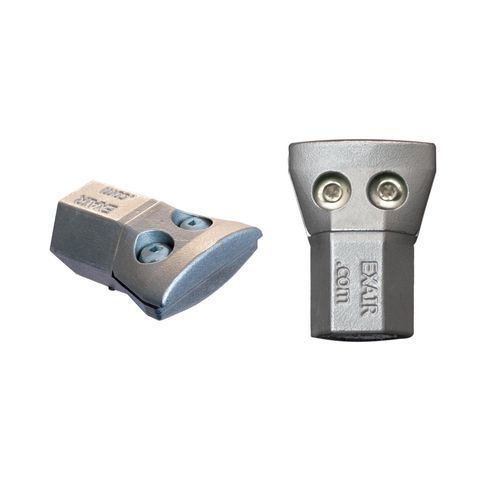

フラットノズル Model HP1126 Super

エア掃除用冷却

概要
EXAIRの1インチ High Power Flat Super Air Nozzle™は、幅1インチ（25 mm）のフラットな気流を発生し、吹き付け力は1ポンドです。特許設計により取込空気量を最大化しつつ騒音を低減します。力と流量はシムを交換することで調整可能です。亜鉛‑アルミ合金またはType 316ステンレスで提供されます。

用途

• 部品の洗浄
• 切りくず除去
• 液体の吹き飛ばし
• 部品冷却
• 材料搬送
• 部品排出
• 繊維搬送
• エアアシスト

利点

• 強力で層流性のある気流
• 気流を変える特許シム設計
• 非常に静音
• 低エア消費
• OSHAの騒音・圧力要件に適合
• 亜鉛‑アルミ合金またはType 316ステンレスで利用可能

材質

• 亜鉛‑アルミ合金 – 一般用途；最大温度 250°F（121°C）。
• Type 316ステンレス – 高温、腐食性環境、機械的摩耗向け；最大温度 1000°F（538°C）。

アクセサリ

• シムセット – モデルHP1136SSシムセットは0.020"（0.51 mm）と0.030"（0.76 mm）を含み、標準で0.025"（0.64 mm）シムが装着されています。
• ステイセットホース – 頻繁な再配置に適した柔軟なホースで、狙いを付けた位置を保持します。
• スイベル継手 – 中心軸から±25°の調整が可能；Type 303または316ステンレスで提供。
• 磁気ベース – 水平・垂直での確実な固定が可能で、力と流量を変える遮断弁を含みます。

Flat Super Air Nozzleの動作原理
圧縮空気はノズルのプレナムに入り、精密なスロット開口を通ります。主気流が平らな面に沿って流れることで、ノズル全長にわたって均一な気流シートを生成します。室内空気は約40:1の比率で主気流に引き込まれ、高い力と最小のせん断で明確な層流シートが得られます。

性能
1インチ High Power Flat Super Air Nozzleの性能
型式 | SCFM | SLPM | 力 (lbs) | 力 (g) | dBA
HP1126 / HP1126SS | 17.5 | 495 | 1 | 454 | 82
* 力はターゲットから12 inch（305 mm）で測定。
* 騒音は3 ft（914 mm）で測定。
* 全て80 PSIG（5.5 BAR）での測定。
* 0.025"（0.64 mm）シム装着。

仕様

• ブランド：EXAIR
• 商用モデル名：HP1126
• SKU / 内部モデルコード：PHP1126
• 製品種別：1 inch High Power Flat Super Air Nozzle™
• 気流幅：1 inch（25 mm）
• 吹き付け力：1 lb（454 g）を12 inch（305 mm）で測定
• 空気消費量（80 PSIG / 5.5 BAR時）：17.5 SCFM（495 SLPM）
• 騒音レベル：82 dBA（3 ft / 914 mmで測定）
• 取込比：概ね40:1
• 標準シム：0.025"（0.64 mm）；オプション：0.020"（0.51 mm）、0.030"（0.76 mm）
• 利用可能な材質：亜鉛‑アルミ合金（最大250°F / 121°C）およびType 316ステンレス（最大1000°F / 538°C）
• 典型的な用途：部品洗浄、切りくず除去、液体吹き飛ばし、冷却、搬送、部品排出、繊維搬送、エアアシスト
