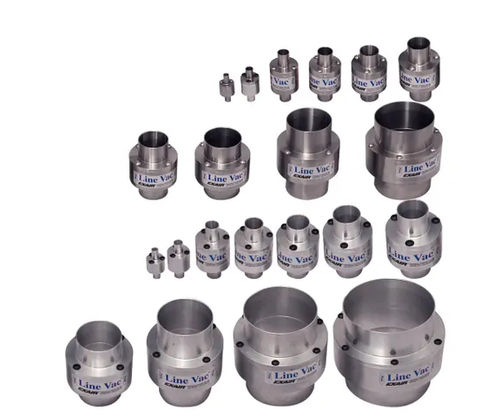

ホースベンチュリエジェクター 6080

コンベア用空気輸送用低騒音

概要 Line Vac™ は圧縮空気で作動するインラインコンベヤで、標準ホースに接続して大量の材料を長距離搬送します。対応ホース内径は3/8"〜5"（10 mm〜127 mm）。材料流量は圧力調整器で制御します。取り付けブラケットはオプションです。可動部や電源を必要とせず、保守負荷が低い構造です。材質はアルミニウム、タイプ303ステンレス、タイプ316ステンレス、硬化合金を用意しています。

用途

• ホッパー充填
• 繊維テンション
• 材料搬送
• 廃棄物／トリム除去
• 切粉除去
• 部品移送
• 充填工程

利点

• コンパクト設計
• 低騒音運転
• 可動部無し（メンテナンス低減）
• 標準ホースやチューブに適合
• アルミ、ステンレス、硬化合金から選択可能
• 高スループット能力

材質 アルミは汎用搬送の経済的選択肢です。最高使用温度：250°F（121°C）。標準のステンレス（Type 303）は耐食性が良く、食品用途や研磨材・腐食性環境に適しています。最高使用温度：800°F（426°C）。Type 316 は一部の食品や医薬品などクリティカルな用途で優れた耐食性を提供します。最高使用温度：1000°F（538°C）。

モデル Line Vac は単体とキットで提供されます。Line Vac キットには Line Vac 本体、取り付けブラケット、フィルターセパレータ、カプラ付き圧力調整器が含まれます。ライト、スタンダード、ヘビーデューティ／ウルトラデューティのラインナップがあります。ホース用およびNPTねじ配管用の構成が選べます。

アクセサリ

• 透明PVC搬送ホース：複数の内径（3/8" / 10 mm〜3" / 76 mm）で在庫、長さ最大50'（15.2 m）
• 取り付けブラケット（3/8"（10 mm）〜5"（127 mm）対応）
• フィルターセパレータおよび圧力調整器（キットに含む）
• ドラムカバー（微細メッシュ不織布）：30または55ガロン用、ホースクランプとスプリングバックルストラップ付

モデル比較（材質 / 温度定格 / 耐食性）

• アルミ Line Vac — 温度定格: 275°F（135°C） — 耐食性: 普通
• ステンレス Line Vac（Type 303） — 温度定格: 400°F（204°C） — 耐食性: 良
• ステンレス Line Vac（Type 316） — 温度定格: 400°F（204°C） — 耐食性: 優
• フランジ付きステンレス Line Vac（Type 316） — 温度定格: 400°F（204°C） — 耐食性: 優
• 高温ステンレス Line Vac（Type 303） — 温度定格: 900°F（482°C） — 耐食性: 良
• 高温ステンレス Line Vac（Type 316） — 温度定格: 900°F（482°C） — 耐食性: 優
• Heavy Duty Line Vac（硬化合金） — 温度定格: 400°F（204°C） — 耐食性: 良
• Ultra Duty Line Vac（硬化合金） — 温度定格: 400°F（204°C） — 耐食性: 良

Line Vac 性能 (80 PSIG / 5.5 BAR) — 抜粋

• 6058, 6058-316, HT6058, HT6058-316, 6078 — 空気消費量: 5.60 SCFM (158 SLPM) — 真空度: -120" H2O (-29.9 kPa)
• 6059, 6059-316, HT6059, HT6059-316, 6079 — 空気消費量: 7.00 SCFM (198 SLPM) — 真空度: -100" H2O (-24.9 kPa)
• 6060, 6060-316, HT6060, HT6060-316, 6080 — 空気消費量: 10.70 SCFM (303 SLPM) — 真空度: -72" H2O (-18 kPa)
• 6061, 6061-316, HT6061, HT6061-316, 6081 — 空気消費量: 14.70 SCFM (416 SLPM) — 真空度: -42" H2O (-11 kPa)
• 6062, 6062-316, HT6062, HT6062-316, 6082 — 空気消費量: 25.90 SCFM (733 SLPM) — 真空度: -42" H2O (-11 kPa)

動作原理 圧縮空気が環状プレナムに流入し、ノズルを介してスロートに噴射されます。これらの噴流により吸入口に真空が発生し、材料を吸引してユニット内部で加速し、長距離の垂直・水平搬送を行います。

技術仕様

• シリーズ / モデル: Line Vac™
• 本ページの例SKU: P6060（構成製品は6060を含むモデルファミリーに対応）
• 対応ホース内径: 3/8"〜5"（10 mm〜127 mm）
• 例: モデル6060は3/4"（19 mm）ホースに適合
• エア入口（6060例）: 1/4" FNPT
• 利用可能材質: アルミニウム；タイプ303ステンレス；タイプ316ステンレス；硬化合金（heavy/ultra duty）
• 温度定格: アルミ最大250°F（121°C）；Type 303最大800°F（426°C）；Type 316最大1000°F（538°C）
• 動作: 圧縮空気駆動、可動部無し、流量は調整器で制御
• 代表的用途: ホッパー充填、繊維テンション、材料搬送、廃棄物除去、切粉除去、部品移送、充填作業
• 付属品: 透明PVC搬送ホース（複数内径）、取り付けブラケット、フィルターセパレータ、圧力調整器、ドラムカバー
• 性能例（6060、80 PSIG / 5.5 BAR）: 空気消費 10.70 SCFM (303 SLPM)、真空 ≈ -72" H2O (≈ -18 kPa)
• 梱包オプション: 単体Line VacまたはLine Vacキット（取り付けブラケット、フィルターセパレータ、カプラ付き圧力調整器を含む）
