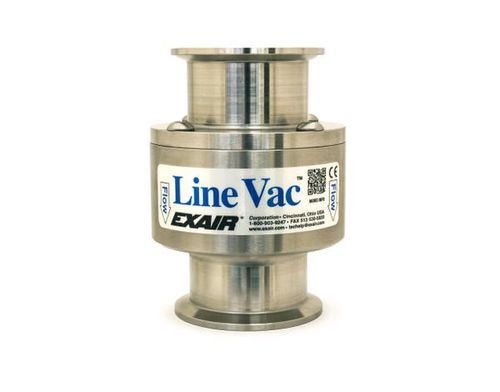

潤滑ベンチュリエジェクター 161250-316コンベア用低騒音ステンレススチール製
お気に入りに追加する
商品比較に追加する
特徴
- 潤滑
- 潤滑
- 応用
- コンベア用
- その他の特徴
- コンパクト, ステンレススチール製, 調整可能, インライン, 大流量, 低騒音
- 到達真空度
最少: -90 mbar
(-1.31 psi)最大: -40 mbar
(-0.58 psi)- 流量
最少: 56.07 m³/h
(1,980.09 ft³/h)最大: 116.38 m³/h
(4,109.92 ft³/h)- 使用温度
最少: 204 °C
(399 °F)最大: 482 °C
(900 °F)- 長さ
最少: 111 mm
(4 in)最大: 143 mm
(6 in)- 幅
最少: 32 mm
(1.26 in)最大: 70 mm
(2.76 in)- 高さ
最少: 70 mm
(2.76 in)最大: 108 mm
(4.25 in)
詳細
説明
EXAIRのサニタリーフランジ Line Vac（空気圧式）は、標準のクランプ式フランジに接続してサニタリ用途向けのインラインコンベヤを構築します。材質はSUS316（Type 316）で、大容量の材料を長距離にわたり搬送可能です。可動部がなく電源不要のためメンテナンス性に優れます。材料流量は圧力レギュレータで調整可能です。オプションの取り付けブラケットで容易に設置できます。使用可能なフランジ寸法：1-1/2"、2"、2-1/2"、3"。
用途
特長
モデル
Sanitary Flange Line Vacは単体またはキットで提供されます。キットにはSanitary Flange Line Vac、本体取り付けブラケット、フィルターセパレータ、レギュレータ（カプラ付）が含まれます。在庫のType 316ステンレスモデルはフランジサイズ1-1/2"（38 mm）、2"（51 mm）、2-1/2"（64 mm）、3"（76 mm）に対応：161150-316、161200-316、161250-316、161300-316。
アクセサリ
ラインVac用の寸法合わせされた取り付けブラケットや、搬送ホース使用時の細目不織布ドラムカバーなどが利用可能です。キット指定時は取り付けブラケット、フィルターセパレータ、圧力レギュレータが含まれます。
性能（80 PSIG / 5.5 BAR）
Model 161150-316 — サイズ: 1.5 in (38 mm) — エア消費量: 33 SCFM (934 SLPM) — 真空: -36.8 in H2O (-9 kPa)
Model 161200-316 — サイズ: 2 in (51 mm) — エア消費量: 45 SCFM (1,274 SLPM) — 真空: -28.5 in H2O (-7 kPa)
Model 161250-316 — サイズ: 2.5 in (64 mm) — エア消費量: 58.5 SCFM (1,657 SLPM) — 真空: -23.5 in H2O (-6 kPa)
Model 161300-316 — サイズ: 3 in (76 mm) — エア消費量: 68.5 SCFM (1,939 SLPM) — 真空: -14.7 in H2O (-4 kPa)
モデル比較（抜粋）
寸法（モデル別主要値）
モデル: 161150-316, 161200-316, 161250-316, 161300-316
A（ホースサイズ）in: 2.00, 2.52, 3.05, 3.58 — mm: 51, 64, 77, 91
B in: 1.25, 1.75, 2.25, 2.75 — mm: 32, 44, 57, 70
C in: 2.75, 3.25, 3.75, 4.25 — mm: 70, 83, 95, 108
D in: 4.38, 4.38, 4.38, 5.63 — mm: 111, 111, 111, 143
E in: 2.13, 2.13, 2.13, 2.75 — mm: 54, 54, 54, 70
F in: 1.25, 1.25, 1.25, 1.75 — mm: 32, 32, 32, 44
G in: 1.69, 2.22, 2.78, 3.28 — mm: 43, 56, 71, 83
H（エア入口）: 3/8" NPT, 3/8" NPT, 3/8" NPT, 1/2" NPT
I（角度）: 約20°, 20°, 20°, 21.3°
動作原理
圧縮空気が環状のプレナムに流入し、指向性ノズルを通して喉部に噴射されます。これらの空気噴流が吸入口で真空を発生させ、材料を吸引して装置内部で加速し、長い垂直あるいは水平距離の搬送を可能にします。
ギャラリーノート
Sanitary Flange Line Vacは1-1/2"から3"の4サイズで提供されます。ギャラリー画像は通常、サニタリフランジの設置例や製薬用途の応用例を示しています。
仕様
EXAIRのサニタリーフランジ Line Vac（空気圧式）は、標準のクランプ式フランジに接続してサニタリ用途向けのインラインコンベヤを構築します。材質はSUS316（Type 316）で、大容量の材料を長距離にわたり搬送可能です。可動部がなく電源不要のためメンテナンス性に優れます。材料流量は圧力レギュレータで調整可能です。オプションの取り付けブラケットで容易に設置できます。使用可能なフランジ寸法：1-1/2"、2"、2-1/2"、3"。
用途
- ホッパー充填
- 繊維テンション制御
- 材料搬送
- 廃材／トリム除去
- 切粉除去
- ワーク移送
- 充填工程
特長
- ISO 2852対応 — 標準サニタリフランジに適合
- SUS316材（Type 316）によるサニタリ対応構造
- 標準的なフランジ寸法をカバーする4サイズを在庫
- 可動部なしでメンテナンスが容易
- コンパクト設計
- 高流量処理能力
- 静音動作
モデル
Sanitary Flange Line Vacは単体またはキットで提供されます。キットにはSanitary Flange Line Vac、本体取り付けブラケット、フィルターセパレータ、レギュレータ（カプラ付）が含まれます。在庫のType 316ステンレスモデルはフランジサイズ1-1/2"（38 mm）、2"（51 mm）、2-1/2"（64 mm）、3"（76 mm）に対応：161150-316、161200-316、161250-316、161300-316。
アクセサリ
ラインVac用の寸法合わせされた取り付けブラケットや、搬送ホース使用時の細目不織布ドラムカバーなどが利用可能です。キット指定時は取り付けブラケット、フィルターセパレータ、圧力レギュレータが含まれます。
性能（80 PSIG / 5.5 BAR）
Model 161150-316 — サイズ: 1.5 in (38 mm) — エア消費量: 33 SCFM (934 SLPM) — 真空: -36.8 in H2O (-9 kPa)
Model 161200-316 — サイズ: 2 in (51 mm) — エア消費量: 45 SCFM (1,274 SLPM) — 真空: -28.5 in H2O (-7 kPa)
Model 161250-316 — サイズ: 2.5 in (64 mm) — エア消費量: 58.5 SCFM (1,657 SLPM) — 真空: -23.5 in H2O (-6 kPa)
Model 161300-316 — サイズ: 3 in (76 mm) — エア消費量: 68.5 SCFM (1,939 SLPM) — 真空: -14.7 in H2O (-4 kPa)
モデル比較（抜粋）
- アルミニウム Line Vac — 温度定格: 275°F (135°C) — 耐食性: 普通
- ステンレス Line Vac（Type 303） — 温度定格: 400°F (204°C) — 耐食性: 良
- ステンレス Line Vac（Type 316） — 温度定格: 400°F (204°C) — 耐食性: 優（Sanitary Flange Line Vacに使用）
- 高温モデル（Type 303/316） — 温度定格: 最大900°F (482°C)
- Heavy Duty / Ultra Duty（硬化合金） — 温度定格: 400°F (204°C) — 耐食性: 良
寸法（モデル別主要値）
モデル: 161150-316, 161200-316, 161250-316, 161300-316
A（ホースサイズ）in: 2.00, 2.52, 3.05, 3.58 — mm: 51, 64, 77, 91
B in: 1.25, 1.75, 2.25, 2.75 — mm: 32, 44, 57, 70
C in: 2.75, 3.25, 3.75, 4.25 — mm: 70, 83, 95, 108
D in: 4.38, 4.38, 4.38, 5.63 — mm: 111, 111, 111, 143
E in: 2.13, 2.13, 2.13, 2.75 — mm: 54, 54, 54, 70
F in: 1.25, 1.25, 1.25, 1.75 — mm: 32, 32, 32, 44
G in: 1.69, 2.22, 2.78, 3.28 — mm: 43, 56, 71, 83
H（エア入口）: 3/8" NPT, 3/8" NPT, 3/8" NPT, 1/2" NPT
I（角度）: 約20°, 20°, 20°, 21.3°
動作原理
圧縮空気が環状のプレナムに流入し、指向性ノズルを通して喉部に噴射されます。これらの空気噴流が吸入口で真空を発生させ、材料を吸引して装置内部で加速し、長い垂直あるいは水平距離の搬送を可能にします。
ギャラリーノート
Sanitary Flange Line Vacは1-1/2"から3"の4サイズで提供されます。ギャラリー画像は通常、サニタリフランジの設置例や製薬用途の応用例を示しています。
仕様
- Brand: EXAIR
- 材質: Type 316ステンレス（Sanitary Flange Line Vac）
- 適合性: ISO 2852 compatible（標準サニタリフランジに適合）
- 利用可能なフランジサイズ: 1-1/2", 2", 2-1/2", 3"
- 在庫モデル番号（Type 316 SS）: 161150-316 (1.5"), 161200-316 (2"), 161250-316 (2.5"), 161300-316 (3")
- キットの典型内容: Sanitary Flange Line Vac、取り付けブラケット、フィルターセパレータ、圧力レギュレータ（カプラ付）
- 運転: 圧縮空気駆動、可動部なし；レギュレータで材料流量を制御
- 80 PSIG（5.5 BAR）での性能: 上記のモデル別空気消費量および真空値を参照
- モデル別エア入口サイズ: 3/8" NPT（小型モデル）および1/2" NPT（最大モデル）
- 温度定格: Type 316モデル 約400°F（204°C）；高温モデルは最大900°F（482°C）
- 用途: ホッパー充填、繊維テンション、材料搬送、廃材/トリム除去、切粉除去、部品移送、充填工程
- ページに表示されているSKU: P161150
