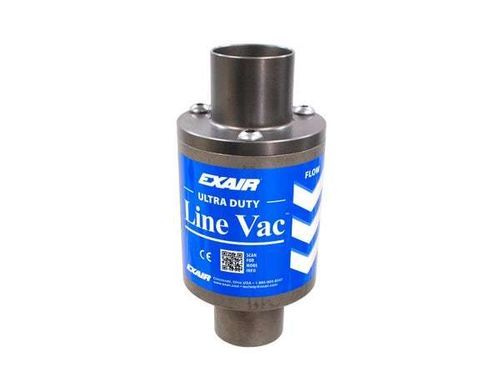

バルク材用ベンチュリエジェクター 170150

コンベア用空気輸送用低騒音

概要 Ultra Duty Line VacはEXAIRの最も高出力で耐摩耗性に優れた圧縮空気式コンベヤです。設計されたセラミックインサートと硬化合金製ボディは、砂、ブラスト材、粉体などの研磨性物質向けに最適化されています。空気消費は長距離の垂直・水平搬送に必要な高い搬送力を発揮するよう最適化されています。サイズは1-1/4"（32 mm）〜2"（51 mm）。キットあり。

用途

• ホッパー充填
• 繊維テンション調整
• 材料搬送
• 廃材・トリム除去
• 切粉除去
• 部品搬送
• 充填作業

特長

• 研磨材向けに設計されたセラミックインサートを備えた硬化合金ボディ
• 耐摩耗構造
• Line Vacの中で最高の処理能力
• コンパクト設計
• 低騒音
• 可動部がない（保守低減）
• 標準のホース、チューブ、パイプに適合
• 在庫対応可能

モデル Ultra Duty Line Vacは単体およびNPTねじ配管用キットで提供されます。キットにはUltra Duty Line Vac、フィルターセパレータ、レギュレータ（カップラー付）が含まれます。代表的な型番：170125、170150、170200。

アクセサリ

• 透明PVCホース：内径は複数（例：3/8" / 10 mm〜3" / 76 mm）、長さは最大50'（15.2 m）；内部口径は滑らかで堆積を最小化；温度範囲 -4〜150°F（-20〜66°C）。
• 取付ブラケット：3/8"（10 mm）〜5"（127 mm）用を用意。
• ドラムカバー：30または55ガロン用の微細メッシュ不織布カバー；外径3/4"〜3.4"の搬送ホースに適合；ホースクランプとスプリングバックルストラップ付属。

型式比較

• Aluminum Line Vac — 275°F (135°C) — 耐食性：普通
• Stainless Steel Line Vac (Type 303) — 400°F (204°C) — 良
• Stainless Steel Line Vac (Type 316) — 400°F (204°C) — 優
• Stainless Steel Flanged Line Vac (Type 316) — 400°F (204°C) — 優
• High Temperature Stainless Steel Line Vac (Type 303) — 900°F (482°C) — 良
• High Temperature Stainless Steel Line Vac (Type 316) — 900°F (482°C) — 優
• Heavy Duty Line Vac (Hardened Alloy) — 400°F (204°C) — 良
• Ultra Duty Line Vac (Hardened Alloy) — 400°F (204°C) — 良

Ultra Duty Line Vacキット性能（80 PSIG / 5.5 BAR）

• 170125 — サイズ：1.25 in（32 mm）— 空気消費：49 SCFM（1,388 SLPM）— 真空度：約 -83 "H2O（-21 kPa）
• 170150 — サイズ：1.50 in（38 mm）— 空気消費：55 SCFM（1,557 SLPM）— 真空度：約 -60 "H2O（-15 kPa）
• 170200 — サイズ：2.00 in（51 mm）— 空気消費：75 SCFM（2,124 SLPM）— 真空度：約 -42 "H2O（-10 kPa）

寸法（抜粋）

• 170125 — ホース寸法 A：1.25 in / 32 mm — エア入口：1/4 FNPT
• 170150 — ホース寸法 A：1.50 in / 38 mm — エア入口：3/8 FNPT
• 170200 — ホース寸法 A：2.00 in / 51 mm — エア入口：3/8 FNPT

動作原理 圧縮空気は環状のプルーナムに流入し、指向性ノズルを介してスロートに噴射されます。これらのジェットが吸入口に真空を発生させ、材料を吸い込みユニット内で加速して長距離の垂直・水平搬送を可能にします。

仕様

• ブランド：EXAIR
• 商品名 / シリーズ：Ultra Duty Line Vac™
• 例示SKU：P170125
• 対応サイズ：1-1/4"（32 mm）、1-1/2"（38 mm）、2"（51 mm）
• 構造：研磨材向けに最適化されたセラミックインサートを備えた硬化合金製
• 可動部なし
• 使用温度（Ultra Duty / Hardened Alloy）：最大400°F（204°C）
• 80 PSIG（5.5 BAR）での空気消費：49 SCFM（170125）、55 SCFM（170150）、75 SCFM（170200）
• 80 PSIGでの概算真空度：170125 = -83 "H2O（-21 kPa）；170150 = -60 "H2O（-15 kPa）；170200 = -42 "H2O（-10 kPa）
• エア入口ネジ：170125 = 1/4 FNPT；170150 & 170200 = 3/8 FNPT
• キットあり：Ultra Duty Line Vac、フィルターセパレータ、レギュレータ（カップラー付）を含む
• 標準のホース、チューブ、パイプに適合；複数の内径サイズと最長50'（15.2 m）までのホースを在庫
