縦型電気キャビネット用エアコン Model HZ4840

危険ゾーン用屋外用省エネ

概要
サーモスタット制御の危険場所用 NEMA 4 (IP66) Cabinet Cooler® システムは、分類区域内のパージされた電気エンクロージャでの使用を目的に設計・UL分類されています。これらのボルテックスチューブ方式システムは可動部がなく冷気を発生し、5ミクロン自動排水・異物フィルターセパレータと冷気配管キットを含み、冷却機が作動していないときに閉じてNEMA 4の気密性を保つ低圧リリーフ弁を備えます。サーモスタット制御は内部温度が所定の限界に近づいたときのみ作動し、熱負荷が変動する条件に推奨されます。

用途

• プログラマブルコントローラ
• ライン制御盤
• モータコントロールセンタ
• リレーパネル
• NC/CNCシステム
• モジュール式コントロールセンタ
• CCTVカメラ
• コンピュータキャビネット
• レーザー筐体
• 電子はかり

利点

• Division 1 の危険場所に対応（UL Classified）
• UL分類およびCE準拠
• 複数の冷却能力：1,000〜5,600 Btu/hr
• 可動部なしで低メンテナンス
• サーモスタット制御により圧縮空気の消費を削減
• 大容量冷却（最大5,600 Btu/hr / 1,641 W）
• 5年保証

型式（サーモスタット制御）
NEMA 4 (IP66) HazLoc Cabinet Cooler システム、サーモスタット制御
型式 - Btu/hr (Watts)
HZ4815 - 1,000 (293)
HZ4825 - 1,700 (498)
HZ4830 - 2,000 (586)
HZ4840 - 2,800 (821)
HZ4850 - 3,400 (997)
HZ4860 - 4,000 (1,171)
HZ4870 - 4,800 (1,406)
HZ4880 - 5,600 (1,641)

性能（概要）
冷却能力は100 PSIG (6.9 BAR) 供給圧で評価。機種ごとの騒音レベル（dBA）：HZ4815 = 73、HZ4825/HZ4830 = 80、HZ4840 = 82、HZ4850 = 84、HZ4860/HZ4870 = 84、HZ4880 = 85。

主要機能と構成要素

• サーモスタット制御（工場設定 95°F / 35°C、典型的制御 ±2°F / 1°C）
• サーモスタットモデル用ソレノイド弁付属（UL 登録 / 必要に応じて HazLoc ソレノイド）
• 5ミクロン自動排水・異物フィルターセパレータ付属
• 冷気配管キット付属（フレキシブルチューブ、クリップ、フィッティング）で冷気を循環させるかホットスポットに導く
• 冷却機停止時にNEMA 4の気密性を保つ低圧リリーフ弁
• 110/120 VAC、240 VAC、24 VDC のバージョンあり
• 腐食環境向けにType 303およびType 316ステンレス鋼オプション
• 連続運転モデル（非サーモスタット）および追加冷却用のデュアルシステムあり

設置・取り付け
標準の電気ノックアウト（1-1/2 NPS）を通して取り付けます。NEMA 4および4X HazLoc Cabinet Cooler は、パネルの上部または側面にサイドマウントキットで取付可能（サイドマウントキットはNEMA等級を維持）。

その他の考慮事項
エンクロージャを正しく密閉した場合、連続運転時の内部相対湿度は約45%に安定します。入口空気温度と供給圧力はデルタTと冷却能力に影響します。圧縮空気に油が含まれる場合は、標準のフィルターセパレータに加えてコアレッシング（油除去）フィルターを使用してください。

技術仕様

• 冷却能力：1,000〜5,600 Btu/hr (≈293〜1,641 Watts)
• NEMA 等級：NEMA 4 (IP66) — 粉じん密閉、耐油、耐飛沫、屋内/屋外
• 危険区域承認：Class I Div 1 Groups A, B, C, D；Class II Div 1 Groups E, F, G；および Class III に対する UL 分類
• サーモスタット設定（標準）：95°F (35°C)、24 VAC–240 VACおよび24 VDCに対応
• フィルター：5ミクロン自動排水・異物フィルター付属
• 材質：標準モデル；腐食環境向けにType 303またはType 316ステンレス鋼オプション
• 電圧オプション（サーモスタットモデル）：110/120 VAC、240 VAC、24 VDC
• 騒音レベル：機種により73–85 dBA
• 冷却能力の評価条件：100 PSIG (6.9 BAR) 供給圧で測定

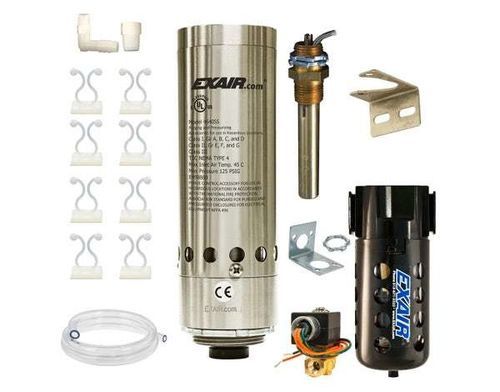

• 含まれるもの：Cabinet Cooler（ボルテックスチューブベース）、フィルターセパレータ、冷気配管キット；サーモスタット制御システムにはサーモスタットとソレノイド弁が含まれる
• 保証：5年保証
