縦型電気キャビネット用エアコン Model 4730SS-316

情報処理施設用産業用危険ゾーン用

概要
連続運転タイプの危険区域用（HazLoc）NEMA 4X（IP66）キャビネットクーラーシステムは、区分区域内のパージされた電気エンクロージャに使用できるよう設計され、UL分類を取得しています。食品用途や腐食環境に適したステンレス構造で、HZ47シリーズは1,000〜5,600 Btu/hの冷却能力を備えています。渦管（ボルテックスチューブ）技術により可動部品なしで冷気を供給し、メンテナンスがほとんど不要です。標準装備は5ミクロンの水・ゴミ用フィルタセパレータと冷気配管キットです。

用途

• プログラマブルコントローラ（PLC）
• ライン制御盤
• モーターコントロールセンタ（MCC）
• リレーパネルおよび配電盤
• NC/CNCシステム
• モジュラー制御センタ
• CCTVおよび検査用カメラ
• コンピュータ／サーバーキャビネット
• レーザーハウジングおよび光学エンクロージャ
• 電子はかり／計測器キャビネット

特長

• Division I 危険区域対応の評価
• パージされたエンクロージャでの使用に対するUL分類およびCE適合
• 1,000〜5,600 Btu/hの8段階の冷却能力
• 可動部がないためメンテナンスが容易
• サーモスタット制御オプションで運転時間と圧縮空気使用量を削減
• 最大5,600 Btu/h（1,641 W）の高い冷却能力
• 5年間保証

型式（連続運転、ステンレス鋼 Type 303）
HZ4715SS — 1,000 Btu/h（293 W）
HZ4725SS — 1,700 Btu/h（498 W）
HZ4730SS — 2,000 Btu/h（586 W）
HZ4740SS — 2,800 Btu/h（821 W）
HZ4750SS — 3,400 Btu/h（997 W）
HZ4760SS — 4,000 Btu/h（1,171 W）
HZ4770SS — 4,800 Btu/h（1,406 W）
HZ4780SS — 5,600 Btu/h（1,641 W）

型式（連続運転、ステンレス鋼 Type 316）
HZ4715SS-316 — 1,000 Btu/h（293 W）
HZ4725SS-316 — 1,700 Btu/h（498 W）
HZ4730SS-316 — 2,000 Btu/h（586 W）
HZ4740SS-316 — 2,800 Btu/h（821 W）
HZ4750SS-316 — 3,400 Btu/h（997 W）
HZ4760SS-316 — 4,000 Btu/h（1,171 W）
HZ4770SS-316 — 4,800 Btu/h（1,406 W）
HZ4780SS-316 — 5,600 Btu/h（1,641 W）

性能（連続運転、100 PSIG / 6.9 BAR時の概要）
HZ4715SS / HZ4715SS-316 — 1,000 Btu/h — 73 dBA
HZ4725SS / HZ4725SS-316 — 1,700 Btu/h — 80 dBA
HZ4730SS / HZ4730SS-316 — 2,000 Btu/h — 80 dBA
HZ4740SS / HZ4740SS-316 — 2,800 Btu/h — 82 dBA
HZ4750SS / HZ4750SS-316 — 3,400 Btu/h — 84 dBA
HZ4760SS / HZ4760SS-316 — 4,000 Btu/h — 84 dBA
HZ4770SS / HZ4770SS-316 — 4,800 Btu/h — 84 dBA
HZ4780SS / HZ4780SS-316 — 5,600 Btu/h — 85 dBA

同梱品 / 構成

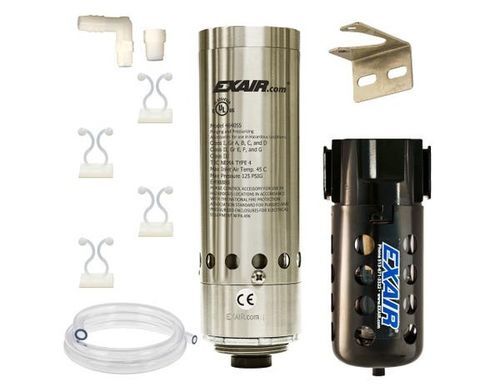

連続運転モデルはクーラー本体、5ミクロン水・ゴミフィルタセパレータ、冷気配管キット（チューブ、クリップ、継手）を含みます。サーモスタット制御モデルはソレノイドバルブとサーモスタットを追加して運転頻度を低減します。供給空気に油分がある場合は、油除去用のコアレッシングフィルタを推奨します。

注意
これらのHazLocキャビネットクーラーは、パージされ加圧されたエンクロージャ上での使用についてUL分類されていますが、それ自体がパージされたエンクロージャではありません。適切なパージエンクロージャシステムの一部として設置してください。

仕様

• シリーズ：HazLoc Cabinet Cooler 4 Systems（連続運転）
• 代表製品SKU：PHZ4710SS
• NEMA等級：NEMA 4X（IP66） — 防塵・防油、耐飛沫、屋内/屋外使用可
• 材質：Type 303およびType 316ステンレス鋼オプション
• 冷却能力：1,000；1,700；2,000；2,800；3,400；4,000；4,800；5,600 Btu/h（293〜1,641 W）
• 性能参照：容量は100 PSIG（6.9 BAR）供給圧で評価
• 典型的な騒音レベル：モデルにより73〜85 dBA
• 冷気温度低下：約54°F（30°C）、100 PSIG時の入口温度から
• ろ過：5ミクロン自動排出の水・ゴミフィルタ付属
• 内部のホットスポットへ導く冷気配管キットを含む
• 取付：標準電気ノックアウト（1-1/2 NPS）へ通して設置；上部クリアランスが限られる場合の側面取付キットあり
• 認証：UL Classified、CE適合；サーモスタット機能付きはULリストのソレノイドオプションあり
• 湿度：連続運転では、エンクロージャ密閉時に相対湿度が約45%に安定
• 保証：5年保証
