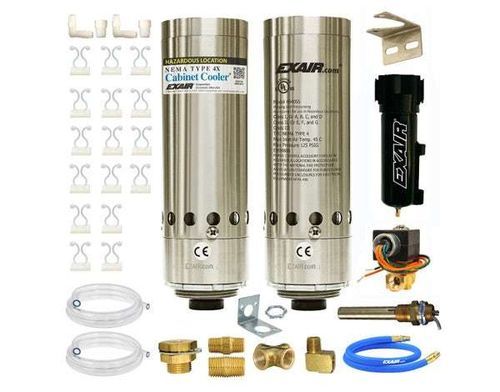

縦型電気キャビネット用エアコン Model HZ4840SS

産業用危険ゾーン用屋外用

概要
サーモスタット制御の危険場所用 NEMA 4X (IP66) Cabinet Cooler® システムは、分類区域内のパージされた電気エンクロージャでの使用を目的に設計・認証されています。UL分類およびCE適合のEXAIR HazLocシステムは、渦流管（ボルテックスチューブ）技術により可動部なしで冷気を生成し、低コストでメンテナンス性の高い冷却を提供します。

用途

• プログラマブルコントローラ（PLC）およびNC/CNCキャビネット
• ライン制御キャビネットおよびモータコントロールセンター（MCC）
• リレーパネル
• コンピュータおよび電子機器用キャビネット
• CCTVハウジング、レーザーエンクロージャ、電子はかり

利点

• Division 1 の危険場所（HazLoc）に適合
• UL分類およびCE適合
• 1,000〜5,600 Btu/hr（293〜1,641 W）の8つの冷却能力
• 可動部なし — メンテナンスが少ない
• サーモスタット制御（工場出荷時95°F / 35°C設定）により運転コストを低減
• 腐食性環境や食品用途向けにType 303およびType 316ステンレス製を用意
• 5年保証

モデル（材料／電圧／サーモスタット制御の例）
NEMA 4X (IP66) HazLoc Cabinet Cooler Systems - Type 303 Stainless Steel (120V) - Thermostat Control
HZ4815SS — 1,000 (293)
HZ4825SS — 1,700 (498)
HZ4830SS — 2,000 (586)
HZ4840SS — 2,800 (821)
HZ4850SS — 3,400 (997)
HZ4860SS — 4,000 (1,171)
HZ4870SS — 4,800 (1,406)
HZ4880SS — 5,600 (1,641)

NEMA 4X (IP66) HazLoc Cabinet Cooler Systems - Type 316 Stainless Steel (120V) - Thermostat Control
HZ4815SS-316 — 1,000 (293)
HZ4825SS-316 — 1,700 (498)
HZ4830SS-316 — 2,000 (586)
HZ4840SS-316 — 2,800 (821)
HZ4850SS-316 — 3,400 (997)
HZ4860SS-316 — 4,000 (1,171)
HZ4870SS-316 — 4,800 (1,406)
HZ4880SS-316 — 5,600 (1,641)

NEMA 4X (IP66) HazLoc Cabinet Cooler Systems - Type 303 Stainless Steel (240V) - Thermostat Control
HZ4815SS-240 — 1,000 (293)
HZ4825SS-240 — 1,700 (498)
HZ4830SS-240 — 2,000 (586)
HZ4840SS-240 — 2,800 (821)
HZ4850SS-240 — 3,400 (997)
HZ4860SS-240 — 4,000 (1,171)
HZ4870SS-240 — 4,800 (1,406)
HZ4880SS-240 — 5,600 (1,641)

NEMA 4X (IP66) HazLoc Cabinet Cooler Systems - Type 316 Stainless Steel (240V) - Thermostat Control
HZ4815SS-240-316 — 1,000 (293)
HZ4825SS-240-316 — 1,700 (498)
HZ4830SS-240-316 — 2,000 (586)
HZ4840SS-240-316 — 2,800 (821)
HZ4850SS-240-316 — 3,400 (997)
HZ4860SS-240-316 — 4,000 (1,171)
HZ4870SS-240-316 — 4,800 (1,406)
HZ4880SS-240-316 — 5,600 (1,641)

性能（抜粋）
冷却能力は、供給圧100 PSIG（6.9 BAR）での値です。モデル別の代表的な騒音レベル（dBA）：HZ4815 = 73 dBA；HZ4825 = 80 dBA；HZ4830 = 80 dBA；HZ4840 = 82 dBA；HZ4850 = 84 dBA；HZ4860 = 84 dBA；HZ4870 = 84 dBA；HZ4880 = 85 dBA。

付属品

• サイドマウントキット（小/大）— NEMA定格を維持したまま側面パネルに取り付け可能。Type 303または316ステンレス製
• 冷気分配キット — チューブ、接着クリップ、継手で冷気をホットスポットへ導く
• フィルターセパレータ — 5µm 自動ドレイン式水/ゴミフィルターが標準装備。圧縮空気に油が含まれる場合はコアレッセントフィルターを推奨
• サーモスタット制御システムには電磁弁およびサーモスタットが付属（該当する場合、危険場所仕様で定格）

重要な注意点
HazLoc Cabinet Cooler® システムは、パージおよび加圧されたエンクロージャでの使用に対してUL分類されており、パージおよび加圧制御システムの一部として使用する必要があります。Cooler自体はパージシステムではありません。サーモスタット式は工場出荷時に95 °F（35 °C）に設定され、通常キャビネット内を±2 °F（±1 °C）で維持します。常時稼働モデルは、継続的な冷却/パージが必要な場合に利用可能です。NEMA 4X (IP66) の構造は耐食性を提供し、屋内外での使用が可能です。

技術仕様

• Brand: EXAIR
• 製品ファミリー: Hazardous Location Cabinet Cooler® Systems (HZ48 Series)
• NEMA定格: 4X (IP66) — 防じん、防油、耐飛沫、屋内/屋外
• 認証: 指定危険区域向けにUL分類およびCE適合（Class I Div 1 Groups A–D; Class II Div 1 Groups E–G; Class III）
• 冷却能力: 1,000〜5,600 Btu/hr (293〜1,641 W)
• 動作原理: 渦流管による冷気生成 — 可動部なし
• サーモスタット制御: 標準ユニットは工場出荷時95 °F (35 °C) 設定；必要に応じてUL Listed/Classified の電磁弁あり
• フィルター: 5µm 自動ドレイン式水/ゴミフィルター標準装備；油がある場合はコアレッセントフィルター推奨
• 冷気分配キット付属
• 典型的な冷気温度低下: 供給空気比で約54 °F (30 °C)低下（100 PSIG / 6.9 BAR時）
• 性能評価は100 PSIG供給で測定
• 騒音レベル: モデルにより約73–85 dBA
• 材料: Type 303およびType 316ステンレスオプション
• 保証: 5年
