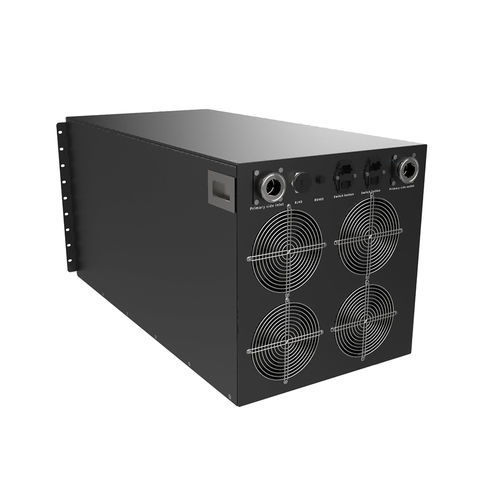

液体冷却器 EXT-CDU6AR

グリコール水データセンター用ラックマウント

製品概要
EXTRCOOLのラック搭載型液冷→空冷（LTA）冷却分配ユニット（CDU）は、高密度データセンター向けのコンパクトな4U/6Uラック一体型ソリューションです。NVIDIA GB200/GB300対応のAI GPUサーバーや高出力のサーバーコールドプレートループ向けに設計され、液対空の直接熱放散、ポンプ、インテリジェント制御を標準ラック形状に統合し、冷水設備を必要としない簡素な導入を実現します。

主要技術的利点

• 標準ラック形状 4U/6U設計が標準サーバーラックに収まり、スペース効率の高い配置とラック内コールドプレートへの配管の簡素化を可能にします。
• 液→空の直接熱放散 冷却ループの熱を大気中に放散し、施設の冷水システムへの依存を排除します。
• プラグアンドプレイ統合 事前配管・ポンプ・制御インターフェースにより現地試運転時間を短縮し、統合の手間を軽減します。
• 可変速スマート運転 冷媒温度に応じてファン・ポンプ速度を制御し、消費電力低減とデータセンター効率（PUE）の改善に寄与します。
• エンタープライズ級信頼性 工場での耐圧試験済み部品、強化シール、漏れ検知、1+1ポンプ自動切替によりミッションクリティカルな稼働を支えます。

適用シナリオ

• 既存データセンターのレトロフィット 冷水設備のない空冷施設への低コストな液冷導入。
• 中〜高密度ラック AIトレーニングサーバーやHPCクラスター向けに15〜30 kWのラック負荷をサポート（6 kWモデルも利用可能）。
• エッジおよびコロケーションサイト スペース制約のある環境に適したコンパクトなラック搭載設計。
• ハイブリッド冷却アーキテクチャ 空冷ラックと液冷ラックを組み合わせた段階的導入に最適。
• 小〜中規模AIクラスター 小規模GPU配備向けの保守性の低い簡易な液冷。

製品仕様
Brand: EXTRCOOL
Model Series: CDU-LTA Rack Series
Cooling Type: Liquid-to-Air (LTA) direct heat rejection
Product Category: Rack-Mounted Cooling Distribution Unit
Form Factor: 4U / 6U standard rack
Compatible Systems: Server cold plate loops, rack-level liquid cooling manifolds
Place of Origin: Guangdong, China

詳細技術データ（モデル別）
Part Numbers: EXT-CDU6AR / EXT-CDU15AR / EXT-CDU24AR / EXT-CDU30AR
Product Type: Liquid-to-Air Cooling Distribution Unit (L2A CDU)
Installation Type: In-rack
Rated cooling capacity: 6 kW / 15 kW / 24 kW / 30 kW
Coolant: PG25
Working environment (T & H): -10°C ~ 55°C / RH 5% ~ 90%
Storage environment (T & H): -45°C ~ 70°C / RH 5% ~ 93%
Display screen (inch): 4.3" / 4.3" / 7" / 7"
Approach temperature: 10°C
Primary side air or liquid temp. (in/out): 25°C / 35°C
Secondary side liquid temp. (out/in): 35°C / 45°C
Secondary side rated flow rate: 10 LPM / 25 LPM / 40 LPM / 50 LPM
Power Supply: AC 220V 50/60Hz
Dual power ATS: Yes
Leak Detection: Yes
Redundant Pump Automatic Switchover: 1+1
Power consumption: <0.3 kW / <1 kW / <1.5 kW / <3 kW
Bypass Online Replaceable Filter: No
Control type: PID control; adjusts fan speed and flow rate according to temperature
Communication: Modbus RTU & TCP/IP
Approx. Weight: 40 kg / 75 kg / 105 kg / 135 kg
Protection level: IP55
Dimensions (W x D x H) mm: 482 x 870 x 177.8 / 482 x 870 x 443 / 482 x 870 x 665 / 482 x 870 x 887

よくある質問
1. ラック搭載型LTA CDUは何に使いますか？ ラック内部で液冷ループの熱を大気へ放散し、外部の熱放散インフラを不要にして導入を簡素化します。
2. スタンドアロンCDUと比べた利点は？ ラック搭載型は床スペースを節約し、配管の複雑さを低減し、工場出荷時テスト済みで現地での設置問題を最小化します。
3. すべてのサーバーコールドプレートと互換性がありますか？ CDUは標準的なループ圧力・温度に対応し、ほとんどのコールドプレートやマニホールドに合わせたフランジ構成が可能です。

技術仕様

• Brand: EXTRCOOL
• Model Series: CDU-LTA Rack Series
• Product Type: Liquid-to-Air Cooling Distribution Unit (L2A CDU)
• Form Factor: 4U / 6U rack-mount
• Rated capacities (models): 6 kW / 15 kW / 24 kW / 30 kW
• Part Numbers: EXT-CDU6AR, EXT-CDU15AR, EXT-CDU24AR, EXT-CDU30AR
• Coolant: PG25
• Secondary flow rates: 10 LPM / 25 LPM / 40 LPM / 50 LPM
• Power Supply: AC 220V 50/60Hz; Dual power ATS: Yes
• Control: PID control; Communication: Modbus RTU & TCP/IP
• Leak detection: Yes; Redundant pump: 1+1 automatic switchover
• Power consumption (per model): <0.3 kW / <1 kW / <1.5 kW / <3 kW
• Protection level: IP55
• Approx. Weight (per model): 40 kg / 75 kg / 105 kg / 135 kg
• Dimensions (W x D x H) mm (per model): 482 x 870 x 177.8 / 482 x 870 x 443 / 482 x 870 x 665 / 482 x 870 x 887
• Operating environment: -10°C ~ 55°C / RH 5% ~ 90%
• Storage environment: -45°C ~ 70°C / RH 5% ~ 93%
