液体-気体冷却分配ユニット

ラックマウントデータセンター

製品概要

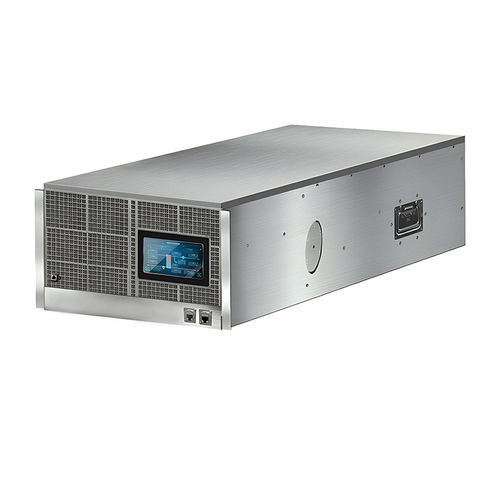

EXTRCOOLの空冷→液冷CDU（冷却分配ユニット）は、既存の空冷データセンターに大規模なインフラ工事なしで液冷サーバーを導入できるよう設計された、ラック搭載型のコンパクトなハイブリッド冷却装置です。空気‑液体間の熱交換により、液冷サーバーの熱を室内空気へ放散します。6Uの筐体で最大13 kWの液冷サーバー負荷に対応し、段階的導入や混合冷却構成に適しています。

主な特徴と利点

• 既存空冷サイト向けのドロップイン式液冷 — 専用冷水ループや室改修を不要にし、段階的な液冷導入を可能にします。
• 6Uラックマウント設計 — 標準19インチラックに収まり、ラックスペースを最大化します。
• 標準周囲条件での性能 — 周囲温度25 ℃で13 kWの冷却能力を有し、供給温度を≤40 ℃に保ちます（定格条件時）。
• 耐腐食性・冷却液互換構造 — ステンレス配管と銅製熱交換器により、脱イオン水や25％プロピレングリコール等の冷却液に対応します。
• 冗長構成のコンポーネント — デュアルポンプ（1+1）、デュアルファン、デュアル電源（1+1、ATS）により単一故障点を低減します。
• フィルタと監視機能 — 内蔵100 μmフィルタ、室内/排気温、供給/戻り温度、圧力の継続監視と動的制御を備えます。
• ローカル/リモート制御 — 7インチタッチHMIでのローカル操作、TCP/Modbus RS485によるリモート監視とBMS連携、CANBUSによるグループ制御に対応します。
• 導入・保守の簡素化 — 自動/手動給水機能と簡略化されたコミッショニングで運用・保守の負荷を低減します。

製品仕様
公称冷却能力：13 kW（環境温度25 °C、相対湿度RH50％、供給温度目標 40 °C以下）
空気量：最大風量 ≥ 2200 m³/h
ウォーターポンプ：デュアルポンプ設計（1+1 冗長）
冷却液：脱イオン水、25% プロピレングリコール溶液、その他互換流体
油圧性能：流量 24 LPM、外部残留圧力 1 bar
液冷回路：最大作動圧 1.5 bar、配管試験圧 10 bar
給水：系統圧が設定値を下回ると自動給水
フィルター：内蔵 100 μm フィルター
外部接続：背面 1" チャックインターフェース、変換可能なクイックコネクト（クイックコネクトボールバルブ）
電源：デュアル電源、ATS；220 V AC（50/60 Hz）/ 24 V DC
標準消費電力：950 W
コントローラ：液冷コントローラ、ARMプロセッサ、DDR RAM、7" タッチHMI
ファームウェア：供給/戻り温度など回路パラメータを監視する液冷制御ファームウェア
アラーム：圧力、空冷入口/出口温度、冷却液温度等
通信：CANBUSによるグループ制御；TCP/Modbus RS485によるBMS統合
外形寸法：445 x 960 x 266.7 mm（W x D x H）
重量：正味約80–90 kg、稼働重量 96 kg、輸送重量 95 kg

特性 / 技術仕様

• フォームファクタ：6U ラックマウント
• 公称冷却能力：13 kW（25 °C 環境、供給 ≤ 40 °C）
• 最大風量：≥ 2200 m³/h
• ポンプ：1+1 冗長デュアルポンプ
• 冷却液互換性：脱イオン水、25% プロピレングリコール等
• 流量：24 LPM；外部残留圧：1 bar
• 最大作動圧（回路）：1.5 bar；試験圧：10 bar
• フィルタ：100 μm 内蔵
• 接続：背面 1" チャックおよび変換式クイックコネクト
• 電源：ATS 付デュアル電源；220 V AC / 24 V DC 対応
• 標準消費電力：950 W
• コントロール & HMI：ARM、DDR、7" タッチスクリーン
• 通信 & 管理：TCP/Modbus RS485、CANBUS
• 寸法：445 x 960 x 266.7 mm
• 重量：正味約80–90 kg、稼働 96 kg、輸送 95 kg
