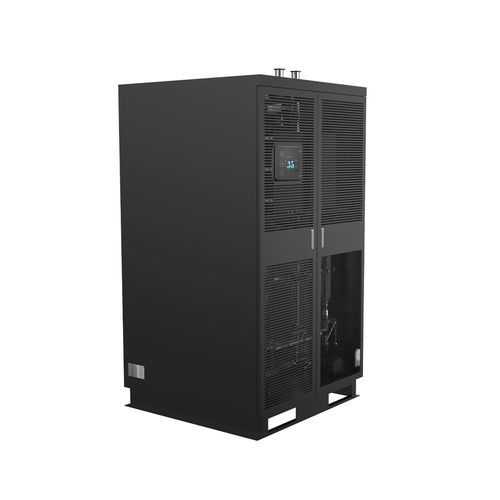

液体-気体冷却分配ユニット CDU-LTA

キャビネット型データセンター

製品概要
EXTRCOOL のキャビネット型液体→空冷（LTA）冷却分配ユニットは、AI／HPC データセンター向けの高密度液冷用途に最適化されたコンパクトな一体型 CDU です。NVIDIA GB200/GB300 をはじめ次世代 GPU サーバと組み合わせて使用でき、液対空熱交換器、可変速ポンプ、インテリジェント制御を標準ラックサイズに統合し、既存設備のレトロフィットや新設導入を簡素化します。ラックあたり 30 kW を超える高密度環境でも冷却性能を確保し、冷凍水設備を必要としません。

主要な技術的利点

• オールインワンのキャビネット形状：熱交換器、高静圧ファン、可変速ポンプ、スマート制御を単一キャビネットに統合し、ラック横設置での即時運用を可能にします。
• 高効率な液→空の熱放散：サーバー冷却プレート回路の廃熱を直接周囲空気へ放散し、外部冷水設備を不要にします。
• ラック対応の省スペース設計：標準ラック寸法に合わせて設計され、サーバーラックと並列設置して配管を簡素化できます。
• インテリジェントな可変速制御：冷却液温度に応じたファン／ポンプの動的制御により消費電力を最小化し、PUE を低減します。
• エンタープライズグレードの信頼性：工場試験済みコンポーネント、強化配管、漏水検知、ポンプ冗長切替（1+1）により 24/7 運用を実現します。

製品仕様（概要）
ブランド： EXTRCOOL
モデルシリーズ： CDU‑LTA Cabinet Series
冷却方式： Liquid‑to‑Air（LTA）直接熱除去
製品カテゴリ： ラックマウント型冷却分配ユニット（CDU）
対応システム： サーバー冷却プレート回路、液冷ラック
原産地： 広東省（中国）

製品仕様（バリアント）
型番： EXT‑CDU60AC / EXT‑CDU120AC / EXT‑CDU300AC / EXT‑CDU600AC
製品種別： Liquid‑to‑Air Cooling Distribution Unit (L2A CDU)
設置タイプ： In‑Row（ラックマウント）
定格冷却能力： 60 kW / 120 kW / 300 kW / 600 kW
冷却液： PG25（全バリアント）
動作環境（温湿度）： −10°C ～ 55°C / 相対湿度 5～90%
保管環境（温湿度）： −45°C ～ 70°C / 相対湿度 5～93%
表示： 10.1" HMI（全バリアント）
アプローチ温度： 10°C
一次側温度（入/出）： 25°C / 35°C
二次側液温（出/入）： 35°C / 45°C
二次側定格流量： 100 / 200 / 500 / 1000 LPM
電源： EXT‑CDU60AC：AC220V 50/60Hz；他：3P AC380V 50/60Hz / 3P AC480V 60Hz
デュアル電源 ATS： 有り
漏水検知： 有り
冗長ポンプ自動切替： 1+1
消費電力（目安）： <3.5 kW / <6 kW / <15 kW / <30 kW
オンラインバイパス交換フィルタ： 有り
制御方式： PID 制御（温度に応じて風量・流量を調整）
通信： Modbus RTU & TCP/IP
保護等級： IP55
概算重量： 350 / 480 / 850 / 1700 kg
寸法（W x D x H）mm： 600 x 1200 x 2000 / 1200 x 1200 x 2000 / 3000 x 1200 x 2000 / 6000 x 1200 x 2000

理想的な適用シナリオ

• 既存データセンターのレトロフィット：空冷設備のみの環境で冷水設備を用いずに液冷へ移行可能。
• 中〜高密度ラック：AI トレーニングや HPC クラスタ向けの 15–30 kW レベルをサポート。
• エッジ／コロケーション：設置スペースが限られる環境に適したキャビネット形状。
• ハイブリッド冷却構成：空冷ラックと液冷ラックを段階的に混在させる運用に最適。
• 小〜中規模 AI クラスター：小規模 GPU 展開向けの低メンテナンスな冷却ソリューション。

よくある質問

• 1. 液体→空冷 CDU は何に使われますか？ 液冷ループの廃熱を直接外気に放散し、冷水設備を不要にするラックマウント型ユニットです。
• 2. キャビネット型 LTA CDU の利点は？ サーバーラックと並列に設置できるため配管が簡素化され、工場出荷前テストにより現地での立ち上げ工数を削減できます。
• 3. 既存の冷却プレートシステムと互換性はありますか？ 標準的な回路圧力・温度に対応し、多くのサーバー用冷却プレートと一致するフランジ接続のカスタマイズが可能です。

特徴 / 技術仕様

• ブランド： EXTRCOOL
• シリーズ： CDU‑LTA Cabinet Series
• タイプ： Liquid‑to‑Air CDU
• 定格能力： 60 / 120 / 300 / 600 kW
• 冷却液： PG25
• 二次側流量： 100–1000 LPM
• 電源オプション： AC220V 50/60Hz；3P AC380V 50/60Hz；3P AC480V 60Hz
• 制御・通信： PID；Modbus RTU & TCP/IP
• 冗長化： ポンプ 1+1；デュアル電源 ATS
• 保護等級： IP55
• 重量： 350–1700 kg（モデルにより異なる）
• 寸法： モデルにより異なる
