液体/液体冷却分配ユニット

ラックマウントデータセンター

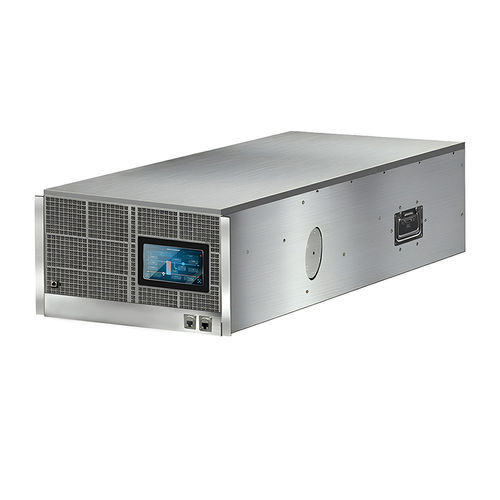

製品概要 EXTRCOOL 液対液冷却分配ユニット（CDU）は、AIおよび企業向けの高密度データセンター向けに設計されたコンパクトな19インチラックマウントモジュールです。一次側と二次側を分離した低圧でクリーンな冷却回路をサーバーに供給します。公称冷却能力は50 kW（高密度構成ではより高い熱負荷に対応する場合あり）。高効率の液‑液プレート熱交換器で設備の冷水ループとIT機器の冷却回路を接続します。

主な技術的利点

• 分離型デュアルループ構成 設備（一次）冷水回路と機器（二次）冷却回路を物理的に分離し、低圧かつ汚染のない冷却液を供給して腐食、スケーリング、閉塞を防止します。
• 柔軟な導入と統合 19インチラック形状でキャビネット内の統合設置（プラグ＆プレイ）や、CDU専用キャビネットへの独立設置による集中冷却に対応します。
• 24/7運用を考慮した冗長設計 ポンプ1+1冗長により流体循環の単一故障点を排除し、電源1+1冗長により重要機器への継続的電力供給を確保します。
• 高効率フィルトレーション＆熱交換 内蔵50 μmの洗浄可能な二次フィルターを備え、圧力損失を抑えます。銅製溶接プレート熱交換器＋S316ステンレス構造により高い熱伝達を実現（典型：50 kW、ΔT ≈ 4 °C）。
• 設置・保守の省力化 衛生仕様のステンレス製クイックコネクト／クイックフランジで配管接続を迅速かつ密閉性高く行え、サービス作業を簡素化します。定差制御・定流量制御をサポートし、手動／強制モードを備えます。
• スマート監視とBMS互換 リアルタイムのヘルス監視とアラーム、Modbus/RS485、TCP/IP、SNMP等の複数プロトコルでBMSやキャビネット管理と連携可能です。
• 省エネ運転 50 kWクラスで最大流量時の消費電力は≤700 W；温水冷却にも対応し低PUE運用に貢献します。

製品仕様 公称冷却能力：50 kW
二次側流量能力：100 LPM（機械外部残留圧 1 bar）
二次冷却液：エチレングリコール／プロピレングリコール（PG25）または材料適合単相流体
一次冷却液：水またはエチレングリコール溶液
冗長水ポンプ：1+1 冗長
片側圧力降下：0.8 bar（標準条件：80 LPM、20% エチレングリコール）
二次側温度範囲：10–45 °C（露点制御）
ΔT例：50 kWで一次／二次間 約4 °C
最大消費電力：最大流量時 ≤700 W
寸法（W×D×H）：175 mm × 445 mm × 900 mm；乾燥質量：65 kg
騒音（3 m）：<58 dBA
電源：AC 単相 85–265 V、50/60 Hz；二系統電源対応
一次接続：衛生規格チャック 1‑1/2"
一次溶液容量：6 L
二次接続：衛生規格チャック 1‑1/2"、クイックコネクト オプション
二次フィルター：内蔵50 μm、洗浄可能
二次溶液容量：10 L
流量計：一次／二次流量監視
圧力センサー：二次戻り、供給圧、フィルター差圧、システム差圧
温度センサー：一次入口、二次供給（1+2 冗長）および戻り温度
その他センサー：室温・湿度センサー
給水管理：自動給水（ポンプ）、手動排気
膨張タンク：1 L
通信：RS485 RTU Modbus、TCP/IP、SNMP

技術仕様

• タイプ：S316ステンレス液対液CDU、19インチラック
• 定格冷却能力：50 kW
• 標準流量/圧力：100 LPM、残留圧1 bar；80 LPMでΔP約0.8 bar
• 対応流体：水、エチレングリコール、プロピレングリコール（PG25）
• 冗長性：ポンプ1+1、二系統電源
• 最大消費電力：≤700 W
• 寸法：175 × 445 × 900 mm；質量65 kg（乾燥）
• 騒音：3 mで<58 dBA
• 接続：衛生チャック1‑1/2"（一次/二次）、クイック接続オプション
• 監視・通信：複数センサーおよび RS485/TCP‑IP/SNMP 対応
