液体/液体冷却分配ユニット CDU-L2L

ラックマウントデータセンター

製品概要

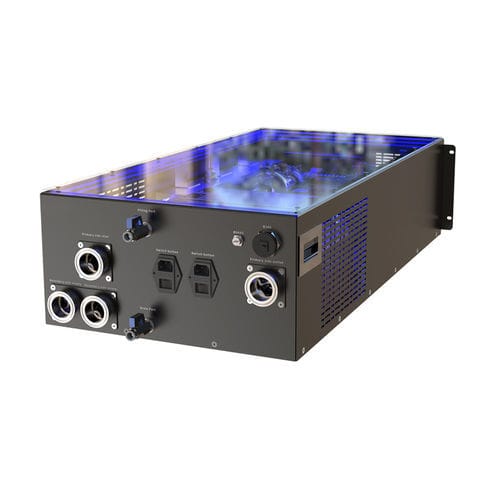

高密度液冷ループ用4Uラックマウント型液冷分配ユニット。EXTRCOOLのラックマウント型L2L（液-液）冷却分配ユニットは、AIおよびHPCデータセンター向けに設計されたコンパクトな標準ラックマウントCDUです。NVIDIA GB200/GB300および次世代GPUサーバーとの組合せを想定し、サーバー側のコールドプレートループと設置内の冷水システム間で効率的な熱伝達を実現し、最大100kW以上のラック電力密度に対応します。

主な技術的利点

• コンパクトなラックマウント設計：標準的な4Uラックでサーバーラックに直接収まり、専用床面スペースを不要にします。冷水ネットワークとの接続も容易です。
• 効率的な液液熱交換：高性能プレート式熱交換器により、サーバーループからの蓄熱を冷水システムへ効率的に伝達し、高密度AIクラスターの熱負荷に対応します。
• 統合監視・操作：前面にタッチスクリーン式HMIを搭載し、温度・流量・圧力をリアルタイム監視、リモート管理やBMS連携をサポートします。
• プラグアンドプレイ接続：工場で事前構築された配管・ポンプ・センサーにより、サーバー、マニホールドや設備内冷水システムへの迅速な接続が可能で、稼働時間を短縮します。
• 漏れ防止・冗長設計：強化された接続部と工場での圧力検査、ミッションクリティカルなワークロード向けに24時間365日の信頼性を確保します。

想定用途 / 適用シナリオ

• 大規模モジュールAIデータセンター：GB200/GB300 GPUクラスタ向けの高密度液冷システム
• HPCおよびエッジコンピューティング設備：高信頼性を求める科学計算・工学シミュレーション環境
• 既設設備の液冷化：既存の冷水設備を活用した新規導入や拡張に最適

仕様（主要モデル比較）
※列は「型番 | 定格冷却能力 | 冷却液 | 運転環境T&H | 保存環境T&H | HMI | 接近温度 | 一次側温度(入口/出口) | 二次側温度(出口/入口) | 二次側定格流量 | 電源 | ATS | 漏水検知 | 冷却ポンプ自動切替 | 消費電力 | 制御方式 | 通信 | 重量 | 保護等級 | 寸法(W×D×H)mm」
EXT-CDU35LR | 35kW | PG25 | -10°C～55°C / 相対湿度5～90% | -45°C～70°C / 相対湿度5～93% | 4.3インチ | 5°C | 35°C / 45°C | 40°C / 45°C | 120 LPM | AC220V 50/60Hz | はい | はい | 1+1 | 0.8 kW未満 | PID制御、温度で流量調整 | Modbus RTUおよびTCP/IP | 50 kg | IP55 | 482x870x177.8
EXT-CDU50LR | 50kW | PG25 | -10°C～55°C / 相対湿度5～90% | -45°C～70°C / 相対湿度5～93% | 4.3インチ | 5°C | 35°C / 45°C | 40°C / 45°C | 160 LPM | AC220V 50/60Hz | はい | はい | 1+1 | 0.8 kW未満 | PID制御、温度で流量調整 | Modbus RTUおよびTCP/IP | 65 kg | IP55 | 482x870x177.8
EXT-CDU100LR | 100kW | PG25 | -10°C～55°C / 相対湿度5～90% | -45°C～70°C / 相対湿度5～93% | 4.3インチ | 5°C | 35°C / 45°C | 40°C / 50°C | 160 LPM | AC220V 50/60Hz | はい | はい | 1+1 | 0.8 kW未満 | PID制御、温度で流量調整 | Modbus RTUおよびTCP/IP | 75 kg | IP55 | 482x870x177.8
EXT-CDU120LR | 120kW | PG25 | -10°C～55°C / 相対湿度5～90% | -45°C～70°C / 相対湿度5～93% | 7インチ | 5°C | 35°C / 45°C | 40°C / 50°C | 190 LPM | AC220V 50/60Hz | はい | はい | 1+1 | 1 kW未満 | PID制御、温度で流量調整 | Modbus RTUおよびTCP/IP | 85 kg | IP55 | 482x870x217.2
EXT-CDU150LR | 150kW | PG25 | -10°C～55°C / 相対湿度5～90% | -45°C～70°C / 相対湿度5～93% | 7インチ | 5°C | 35°C / 45°C | 40°C / 50°C | 240 LPM | 3P AC380V 50/60Hz | はい | はい | 1+1 | 2.5 kW未満 | PID制御、温度で流量調整 | Modbus RTUおよびTCP/IP | 80 kg | IP55 | 482x870x217.2
EXT-CDU200LR | 200kW | PG25 | -10°C～55°C / 相対湿度5～90% | -45°C～70°C / 相対湿度5～93% | 7インチ | 5°C | 35°C / 45°C | 40°C / 50°C | 320 LPM | 3P AC380V 50/60Hz または 3P AC480V 60Hz | はい | はい | 1+1 | 2.8 kW未満 | PID制御、温度で流量調整 | Modbus RTUおよびTCP/IP | 100 kg | IP55 | 482x870x265
EXT-CDU250LR | 250kW | PG25 | -10°C～55°C / 相対湿度5～90% | -45°C～70°C / 相対湿度5～93% | 7インチ | 5°C | 35°C / 45°C | 40°C / 50°C | 400 LPM | 3P AC380V 50/60Hz または 3P AC480V 60Hz | はい | はい | 1+1 | <3 kW | PID制御、温度で流量調整 | Modbus RTUおよびTCP/IP | 110 kg | IP55 | 482x870x265

caractéristiques / spécifications techniques

• ブランド：EXTRCOOL
• モデル（シリーズ）：CDU-L2Lラックシリーズ
• 冷却方式：液—液（L2L）プレート式熱交換
• フォームファクタ：4Uラックマウント（モデルにより高さが異なる）
• 対応システム：サーバー冷却プレートループ、ラック内高密度AI/HPCシステム
• 定格冷却能力：35kW〜250kW（モデルにより異なる）
• 冷却液：PG25（標準）
• 一次側温度（入口/出口）：35°C / 45°C（標準仕様）
• 二次側温度（出口/入口）：モデルにより40°C/45°C～40°C/50°C
• 二次側定格流量：120〜400 LPM（モデル依存）
• 接近温度：5°C
• 表示：4.3インチまたは7インチタッチHMI（モデルによる）
• 電源：モデルにより AC220V 50/60Hz、3P AC380V 50/60Hz、3P AC480V 60Hz
• 冗長性：冷却ポンプ自動切替 1+1
• 保護等級：IP55
• 制御方式：PID制御（温度に応じて流量調整）
• 通信：Modbus RTUおよびTCP/IP
• 製造国：中国（広東省）
