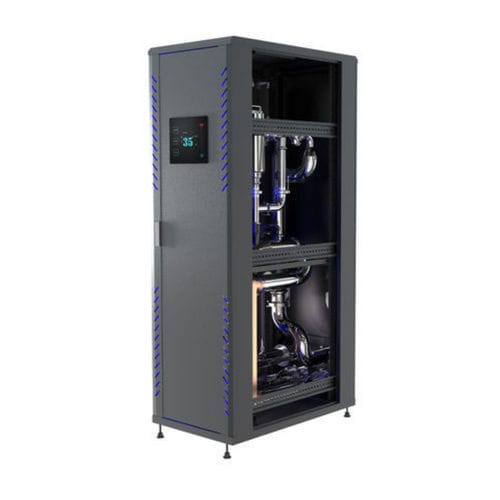

液体冷却器 EXT-CDU300LC

水用グリコール水情報処理施設用

概要

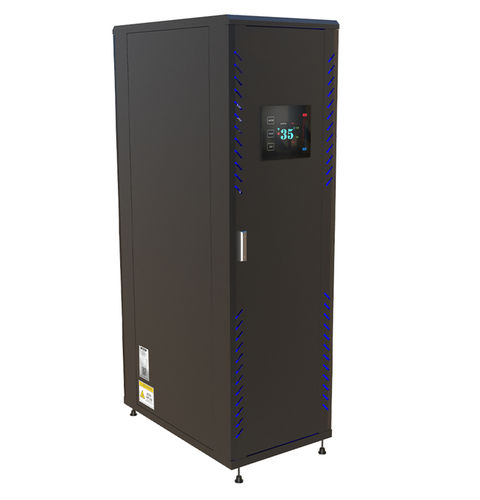

EXTRCOOL のキャビネット型液対液（L2L）冷却分配ユニット（CDU）は、AI や HPC データセンターのミッションクリティカルな液冷用途向けに設計された床置き型ソリューションです。サーバーのコールドプレートループと施設のチルドウォーターネットワークを接続し、高密度GPUクラスタや数MW級のラック負荷に対応します。

主な技術的利点

• 大容量のL2L熱交換 — プレート式熱交換器がサーバーループの廃熱をチルドウォーターへ伝達し、マルチMWの冷却能力を実現します。
• 床置き型で拡張可能なキャビネット設計 — コンパクトなフットプリントとモジュール拡張、並列運転による増加する冷却需要への対応。
• 工場統合済みコンポーネント — 変速ポンプ、精密流量計、圧力センサ、漏洩検知を工場で組み込み、迅速な導入を実現します。
• インテリジェント制御と監視 — タッチスクリーンHMIで温度・流量・圧力をリアルタイム監視。リモート管理およびBMS統合に対応します。
• エンタープライズグレードの可用性 — 24/7連続運転設計、冗長ポンプ、耐腐食配管、漏れ防止接続によりミッションクリティカルな稼働性を確保します。

製品仕様（概要）
Brand : EXTRCOOL
Model Series : CDU-L2L Cabinet Series
Cooling Type : Liquid-to-Liquid (L2L) chilled-water heat exchange
Product Category : Floor-Standing Cooling Distribution Unit
Compatible Systems : Server cold-plate loops; chilled-water networks
Place of Origin : Guangdong, China

適用シナリオ

• 大規模AIデータセンター — NVIDIA GB200/GB300 や次世代 GPU クラスタ向けのマルチMW 液冷展開を支援します。
• HPC・スーパーコンピューティング — 科学計算やシミュレーション負荷向けの大容量冷却を提供します。
• 新規液冷データセンター — チルドウォーターネットワークを備えた施設に最適化されています。
• 超高密度ラック — 次世代サーバー向けの50 kW以上のラック負荷に対応します。
• 拡張可能な液冷アーキテクチャ — モジュラー設計により段階的な拡張が可能です。

EXTRCOOL キャビネット型 L2L CDU を選ぶ理由
キャビネット型 L2L CDU は、効率的なプレート熱交換、統合制御、拡張可能な筐体を組み合わせ、厳しい AI/HPC 環境で信頼性の高い大容量の熱排出を実現し、リモート監視や施設統合を可能にします。

よくある質問（抜粋）

• 液対液 CDU は何に使われますか？ サーバーの液冷ループからの廃熱を施設のチルドウォーターシステムへ移送し、高容量の熱排出を可能にします。
• キャビネット型 L2L CDU を選ぶ利点は？ 床置き型は高い冷却能力、モジュール式の拡張性、統合監視を提供し、チルドウォーターを備えた大規模データセンターに適しています。
• 標準的なチルドウォーターシステムと互換性はありますか？ はい。標準的なチルドウォーターの圧力・温度条件に対応し、施設の配管仕様に合わせて接続はカスタマイズ可能です。

技術仕様

• モデル & 定格冷却能力: EXT-CDU300LC — 300 kW; EXT-CDU600LC — 600 kW; EXT-CDU1000LC — 1000 kW; EXT-CDU1600LC — 1600 kW; EXT-CDU2000LC — 2000 kW.
• 設置タイプ: In Row.
• 冷却媒体: PG25（全モデル）。
• 動作環境（T & H）: -10°C ~ 55°C; RH 5%–90%.
• 保管環境（T & H）: -45°C ~ 70°C; RH 5%–93%.
• ディスプレイ: 10.1" タッチスクリーン（全モデル）。
• アプローチ温度: 5°C（全モデル）。
• 一次側入口/出口温度: 35°C / 45°C。
• 二次側液温（出/入）: 40°C / 50°C（全モデル）。
• 二次側定格流量: EXT-CDU300LC — 500 LPM; EXT-CDU600LC — 1000 LPM; EXT-CDU1000LC — 1800 LPM; EXT-CDU1600LC — 2500 LPM; EXT-CDU2000LC — 3200 LPM。
• 電源: 3P AC 380V 50/60Hz; 3P AC 480V 60Hz。
• 二重電源 ATS: 有り（全モデル）。
• 漏洩検知: 有り（全モデル）。
• 冗長ポンプ自動切替: 1+1（全モデル）。
• モデル別標準消費電力: <7.5 kW (300 kW); <12 kW (600 kW); <18 kW (1000 kW); <25 kW (1600 kW); <32 kW (2000 kW).
• バイパス方式オンライン交換フィルタ: 有り（全モデル）。
• 制御方式: PID 制御；温度に合わせて流量を調整。
• 通信: Modbus RTU & TCP/IP。
• 概算重量: EXT-CDU300LC — 550 kg; EXT-CDU600LC — 800 kg; EXT-CDU1000LC — 1300 kg; EXT-CDU1600LC — 1800 kg; EXT-CDU2000LC — 2200 kg。
• 保護等級: IP55（全モデル）。
• 寸法（W × D × H）mm: EXT-CDU300LC / EXT-CDU600LC — 600 × 1200 × 2000 mm; EXT-CDU1000LC / EXT-CDU1600LC — 1200 × 1500 × 2000 mm; EXT-CDU2000LC — 1200 × 1500 × 2200 mm。
