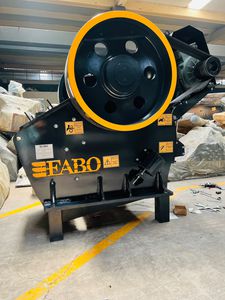

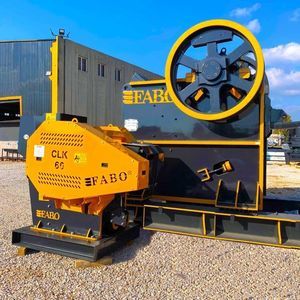

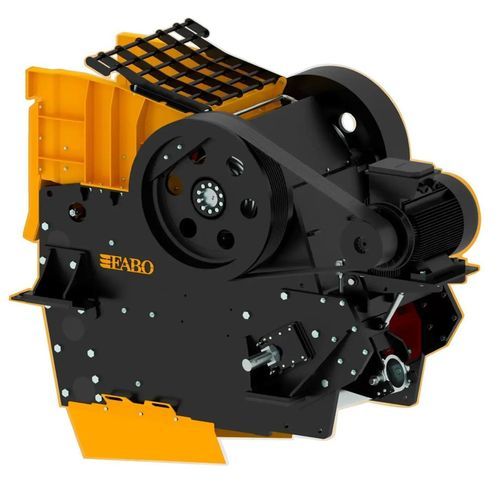

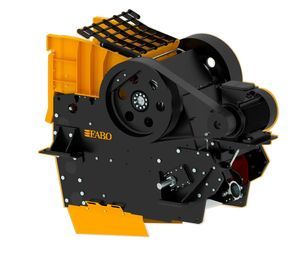

ジョークラッシャ－ CLK 11-60

据え置き型プライマリー石

製品概要
ボルト接合式フレームの顎式破砕機。玄武岩や花崗岩などの硬く摩耗性の高い岩石の一次破砕向けに設計されています。

一般説明
顎式破砕機はシリカ含有量の高い硬質で摩耗性のある材料の破砕に使用されます。CLK 11-60はボルト接合式フレーム、高速フライホイール、ピットマン（可動ジャー）に安全プレートを備えています。ピットマンおよび後部ブロックの特殊形状により、高い性能、信頼性、耐久性を実現します。油圧式の調整機構により、ピットマン開口の調整が容易です。

主な特徴

• ボルト式フレーム設計により剛性と保守性を確保
• 高回転フライホイールで最大処理能力を実現
• ピットマンの安全プレート
• ピットマン開口の油圧調整
• 玄武岩・花崗岩などの耐摩耗性・高シリカ材料向けに設計された部品

主なデータ

• 顎式破砕機
• 可動ピットマン
• 最大投入寸法：600 mm
• モーター：90 kW

ボルト式顎式破砕機の部品

• 1 - 固定本体：摩耗や強い衝撃に対して保護された固定本体
• 2 - ピットマン：油圧システムにより開口を調整可能
• 3 - ライニング：固定本体の摩耗を防ぐライニング。ボルト固定で保守が容易、現場で交換可能
• 4 - フライホイール：高速で最大容量を供給するフライホイール。SFERO鋳造
• 5 - 偏心軸ユニット：ピットマンの往復運動を実現。ベアリングは温度センサー保護付き
• 6 - 張力装置：ピットマン開口の変更を行うシステム。作業者が油圧操作で容易に操作可能

注意
採石場での一次破砕および硬質で摩耗性の高い岩石向けに設計されています。設計は耐久性、高性能、保守性を重視しています。

技術仕様

• 型式 / シリーズ：CLK 11-60
• 設計：ボルト式フレーム顎式破砕機
• 最大投入：600 mm
• モーター出力：90 kW
• ピットマン：油圧で調整可能な開口
• フライホイール：高回転用SFERO鋳造
• 偏心軸ユニット：ピットマンの動作を可能にする。温度センサー保護付きベアリング
• ライニング：ボルト固定で交換可能なライニングによる摩耗保護
• 張力装置：ピットマン開口調整用の油圧テンショナー
• 対象材料：硬質で摩耗性の高い材料（例：玄武岩、花崗岩）
