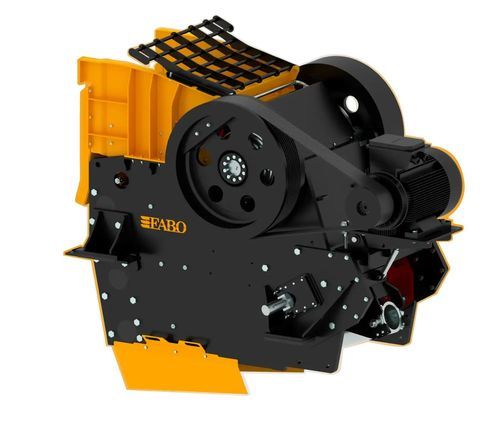

ジョークラッシャ－ CLK 11-75

据え置き型プライマリー

概要
顎式破砕機は、玄武岩や花崗岩などの高いシリカ含有量を持つ硬質で研磨性の高い材料の破砕に使用されます。CLK 11-75は採石場向けに設計されたボルト結合式の一次顎式破砕機で、ボルト固定の重厚フレーム、高速フライホイール、そして可動顎の油圧調整を組み合わせ、運転と保守を容易にしています。

主な特長

• 採石場向けに設計されたボルト式の重構造
• 硬質で研磨性の高い材料（玄武岩、花崗岩）に対する高い破砕効率
• 最大容量を得るための高速フライホイール
• 可動顎の油圧式開口調整で操作が容易
• ボルト固定の交換可能なライニングでメンテナンス性を向上
• 偏心軸グループのベアリングは熱センサーで保護

主要コンポーネント / アイコン

• 顎式破砕機（一次破砕ユニット）
• 可動顎（油圧で開口を調整可能）
• 最大投入寸法：760 mm
• モーター：110 kW

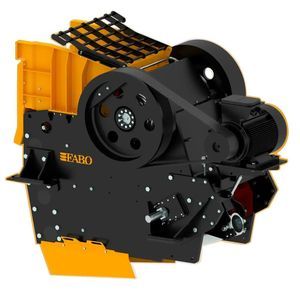

ボルト式顎式破砕機の部品

• 1 - 固定本体：摩耗や強い衝撃から保護された固定本体
• 2 - 可動顎：油圧システムで開口を調整可能
• 3 - ライニング：ボルト固定の交換可能なライニングが固定本体の摩耗を防ぎ、迅速な交換を可能にする
• 4 - フライホイール：SFERO鋳造の高速フライホイールで最大容量を確保
• 5 - 偏心軸グループ：可動顎の動作を可能にする；ベアリングは熱センサーで保護
• 6 - テンショナーアセンブリ：可動顎の開口を変更する油圧システム；作業者が操作可能

寸法図 / 出荷寸法
寸法図および出荷寸法は、製品ページに図面およびメートル/インペリアル単位の表として掲載されています。

技術仕様

• シリーズ / 型式群：CLK series
• 販売名：CLK 11-75 Bolted Type Jaw Crusher
• 最大投入寸法：760 mm
• 駆動 / モーター出力：110 kW
• 構造：ボルト式、摩耗および衝撃から保護された固定本体
• 可動顎：油圧で開口を調整可能な可動顎
• ライニング：ボルト固定の交換可能なライニング
• フライホイール：高速フライホイール、SFERO鋳造
• 偏心軸グループ：可動顎の動作を可能にする；ベアリングは熱センサーで保護
• テンショナー：可動顎開口を調整する油圧テンショナーアセンブリ
• 主な用途：硬質で研磨性の高い高シリカ材料（例：玄武岩、花崗岩）の破砕
• メンテナンス：保守作業および部品交換を容易にする設計
