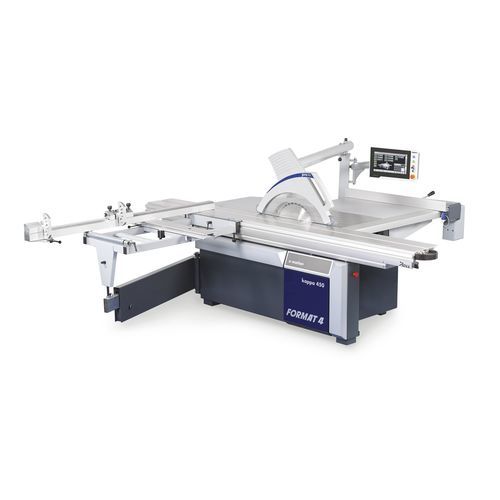

丸鋸 kappa 450

パネルスライド卓上非鉄金属用

概要
定番モデルが復活しました。Format4 のスライドテーブル式パネルソー kappa 450 は、先進技術、操作性に優れた人間工学設計、高い安全性を組み合わせた産業用ソリューションです。大型の円盤ユニットはφ450 mmまでのブレードを装着可能で、最大切削高さは155 mmです。強力な Saw Unit "155"、高精度スライドテーブル、10インチタッチスクリーンを備えた x-motion オプションによる直感的な多軸制御が特徴です。

主な特徴

• 大型円盤ユニット：φ450 mm まで対応、切削高さ最大155 mm（約6"、書類により150 mm 記載のことあり）。
• ブレード傾斜範囲 0°–45°；45°時の切削高さ 109 mm。
• 鋳鉄製の堅牢な Saw Unit "155" により高出力・高精度かつ安定した回転を実現。
• ティルトセグメント Easy-Glide と大型アーバー、ダブルトラニオンにより振動の少ない加工を実現。
• 標準回転数：3500 / 4500 / 5500 rpm（10 kW モーター搭載時は 3500 と 4500 が利用可能）；オプションで 2000–6000 rpm の無段変速。
• 3軸スクライビングユニット（作動表示・パークポジション付き）；作動表示用赤色LEDストリップはオプション。
• 工具不要のブレード交換（クイックチェンジ設計）および Quick-Lock / Easy-Lock クランプでブレードとリビングナイフの迅速交換が可能。
• 非鉄金属やプラスチック加工用のスプレー装置オプション。
• x-motion 仕様：自動フェンス、無制限の工具格納、プログラム可能な切断シーケンス、タッチスクリーン制御。
• 制御オプション：Power Drive（標準）または x-motion（x-motion モデルはタッチスクリーン）。
• 安全：PCS® Preventive Contact System（オプション）は最速の非接触トリガで危険をミリ秒で検知／回避します。PCS は分割器や保護カバーなどの必須保護具の代替ではありません。
• 集塵：上部カバーとテーブル下吸引、スクライビングユニットからの最適な切りくず流れにより効率的な集塵を実現。
• スライドテーブル：X-Roll スライドテーブル（Felder リニアガイド）、ダストワイパー、焼入れ・研削済みガイド、10年保証。
• リップフェンス：丸棒ガイド上の標準フェンス、テーブルスケール、微調整機構と任意の位置から読める電子表示オプション。
• アクセサリ／オプション：電子デジタル表示、エア式ワークホルダー、レーザー切断ライン表示、エアクランプ、ダドー機能、プラスチック向け c-tech パッケージ等。

ハイライトと利点

• 連続した産業稼働での安定した高性能。
• 幅広い構成パッケージと顧客別最適化生産ソリューション。
• プレミアムコンポーネントによる堅牢な設計と高精度な製造。
• 優れた操作性と高い生産性。
• 販売店を通じた幅広いサービスと柔軟なファイナンスソリューション。

仕様 / 技術仕様

• 型名：kappa 450
• ブレード径：最大 450 mm
• 最大切削高さ：最大 155 mm（約 6"）
• 45°時の切削高さ：109 mm
• ブレード傾斜：0°–45°
• 標準回転数：3500 / 4500 / 5500 rpm；オプションで 2000–6000 rpm の可変
• ソー ユニット：Saw Unit "155"（鋳鉄製）大型アーバー・ダブルトラニオン付
• スクライビング：3軸スクライビングユニット（パークポジション付き）；LED 作動表示オプション
• 制御：Power Drive（標準）または x-motion（x-motion モデルはタッチスクリーン制御）
• 切断長（構成により）：80 11/16" – 145 11/16"
• 最大ルッパー（割り切り）長さ：31 1/2" – 59 1/16"
• スライドテーブル：X-Roll（10年保証）
• 安全：PCS® Preventive Contact System（オプション）
• ブレード交換：工具不要；Quick-Lock / Easy-Lock クランプシステム
• 非鉄・プラスチック用スプレー装置（オプション）
• エア式ワークホルダー：クランプ高さ 95 mm；クランプ力 約 300 kg
• 集塵：上部カバーとテーブル下吸引；スクライビングユニットからの最適な切りくず流
• レーザー：上部カバーに取付けられたメンテナンスフリーの直線レーザーマーカー
