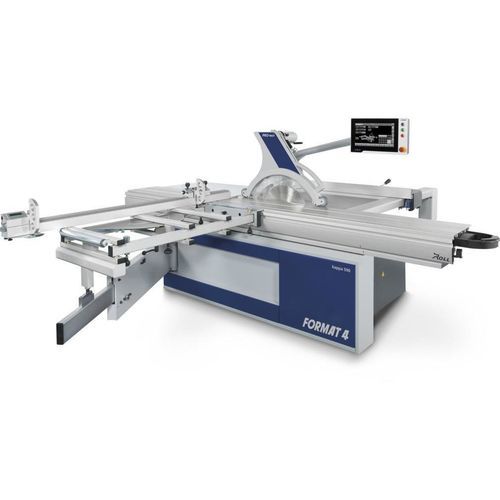

丸鋸 kappa 590 x-motion

パネルスライド卓上非鉄金属用

概要
kappa 590 x-motion は、産業用途のパネル切断と精密な角度切断向けに設計されたスライドテーブル式パネルソーです。二重ピボット式の丸ノコユニットは左右両方向に回転して直角・複合切断を行え、合計92°のスイベルレンジと大口径刃に対応する高い切断高さを備えます。15" タッチスクリーンの中央操作ユニットと自社製グラフィックソフトを介して制御され、生産ラインへのネットワーク接続が準備されています。

主な機能

• 丸ノコ刃傾斜：二重ピボット ±46°
• 550 mm 刃使用時で最大切断高さ202 mm（バリアント/オプションに依存）
• 高効率同期モーター、無段変速（2,000–5,000 rpm）
• Poly-V ベルト駆動による滑らかなトルク伝達
• 15" タッチスクリーン搭載の人間工学に基づく中央操作ユニットとGUI
• USB インターフェースおよびネットワーク接続準備済み；自動切断最適化に対応
• 3軸のスクライビング（切り込み）ユニット制御、パーク位置（オプション）
• リップフェンス位置の高精度制御と無制限のツール/ストレージプログラム
• 切断シーケンスのインポートと生産ワークフローのプログラム化

ハイライトと革新

• 'X-Roll' スライドテーブル設計により長期にわたる遊びのない案内と荷重分散を実現
• スライドテーブルシステム向けの工場保証延長オプション
• Format4 TOP 丸ノコユニット：鋳鉄ハウジング内の二重支持シャフトによる低振動運転
• 工具不要での刃交換システム（'Easy-Lock' / 'Quick-lock'）を用意
• 大径刃使用時にスクライビング刃を樹脂から守るパークポジション
• 'Easy-Glide' 傾斜セグメント（精密ダブルトラニオン、メンテナンス不要）
• 非鉄金属・プラスチック加工用の噴霧装置や、LED 照明付き前面工具格納庫などのオプション

仕様

• 商品名：kappa 590
• モデルバリアント：kappa 590 e-motion、kappa 590 x-motion
• 刃傾斜：±46°（二重ピボット）
• 二重ピボット合計スイベル範囲：92°
• 最大切断高さ例：90°で202.0 mm；+45°で140.8 mm；-45°で118.7 mm（バリアントおよび刃径に依存）
• モーター：高効率同期モーター、無段変速（2,000–5,000 rpm）
• 伝動：Poly-V ベルト技術
• 制御：15" 中央タッチスクリーンと自社GUI；e-motion と x-motion の制御バリアント
• ソフトウェア：多数のプログラム、USB、ネットワーク接続とリモートメンテナンス対応
• 切断最適化：自動最適化対応（一般的な最適化ソフトと互換）
• スクライビング：3軸制御、自動調整とパークポジション；ツールデータに応じて刃幅・高さを自動適応
• 刃交換：工具不要の刃交換システム（'Easy-Lock' / 'Quick-lock'）
• スライドテーブル：'X-Roll' 設計により荷重分布と長期高精度を実現
• 切断長さ例：およそ2,200 mm～3,700 mm（モデル依存）
• 横切り能力例：およそ1,000 mm～1,600 mm（モデル依存）
• プログラム領域：無制限のプログラム保存と最適化サポート
• プリセット機能：段差、溝、切欠き、角度切り、斜め切り、フェイクミター、複合切り、隠しVネック、屋根垂木プリセット、各種幾何学形状
• 集塵＆上部カバー：集塵機能付き上部カバーと最適化されたダストチャネル、リニアガイドで調整可能
• 付属品/オプション：非鉄金属/プラスチック用噴霧ユニット、部品リストホルダー、LED 照明付き工具格納庫、上部カバーのリモートロック解除
