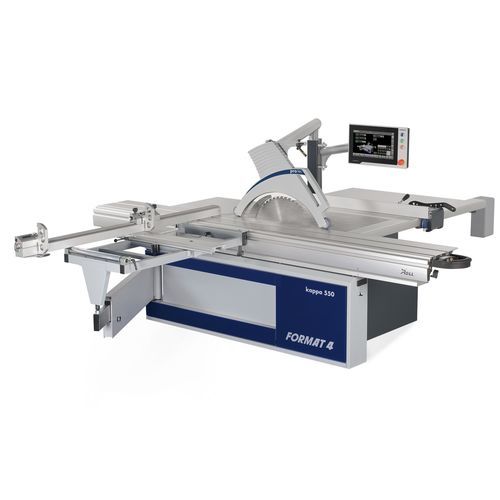

パネル鋸 kappa 550

スライド卓上木材パネル用

概要
kappa 550 は、産業向けおよび受注生産向けの精密木工用に設計されたハイエンドのスライディングテーブル式パネルソーです。高度なガイド機構、インテリジェントな制御オプション、および統合された安全機能を組み合わせ、自動化された高生産性の切断作業を実現します。

主な製品特長

• 中央操作ユニットと15"タッチスクリーンを備えた e‑motion 制御コンセプト。人間工学に基づく直感的な操作。
• e‑motion 機能：自動平行定規、無制限のツール記憶、プログラム可能な切断シーケンス。全軸を中央ユニットから制御可能。
• 世界初：PCS®（Preventive Contact System）— 刃との接触前に危険を検知し、非接触で数ミリ秒以内に危険な状況を解消する安全装置。
• 高精度・長寿命の「X‑Roll」スライディングテーブルガイド（10年保証）。
• ソー部の傾斜セグメントガイド「Easy‑Glide」— メンテナンス不要のピボット（6年保証）。
• 同時3軸位置決めによる高速ポジショニングでサイクルタイムを短縮。
• 振動の少ない加工を実現する大型鋳鉄ソーアセンブリ、オーバーサイズのスピンドルとダブルベアリングのトラニオン。
• 柔軟なスクラビング（スコア）オプション：パーク位置付き3軸スコアユニット。ClassicまたはAutomaticの選択肢（5"スコア刃、60Hz時10,300 rpm）。
• 複数のモデルバリエーション（kappa 550、kappa 550 e‑motion、kappa 550 x‑motion）により異なる制御方式とプログラム容量を提供。

ハイライト & 利点

• 連続稼働する産業用途でも安定した高性能を発揮。
• 顧客仕様に最適化された生産ソリューションと多数の仕様パッケージ、高度なオプションを用意。
• 優れたユーザー快適性、高品質なコンポーネント、精密なエンジニアリング。
• 主要システムの長期保証（X‑Roll 10年、Easy‑Glide 6年）。

安全性・操作性

• PCS® Preventive Contact System は接触前に危険を検知し、機械と刃を保護しながら危険な状況を解消します。刃近傍での安全な作業と溝切りを支援します。
• 上部ソーガードに統合された PCS® 信号灯により PCS の動作状態を表示。
• グラフィカルUIを備えた Smartouch / smart control、複数プログラム、USB インターフェース、およびデータの入出力や遠隔保守に対応したネットワーク接続準備。

用途

• パネル・無垢材の精密切断：かぎ溝、溝・切り欠き、角度切断、斜め切り、フェイク斜め切り、複合切断など、プログラム制御された複雑な加工を含む。
• 高いスループット、精度、自動化を要求する産業用・受注生産の生産環境。

仕様

• 切断長さ：86½" – 145¾" (2,200 – 3,700 mm)。
• 切断幅：39¼" – 63" (1,000 – 1,600 mm)。
• 切断高さ（90°）：8" (202 mm)。
• 切断高さ（45°）：5" (141 mm)。
• 刃の傾斜角度：0° – 46°。
• 制御システム（機種により）：e‑motion、x‑motion、Digi‑Drive。
• スコア刃：直径5"（60Hz時10,300 rpm）。
• スコア：パーク位置付き3軸スコアユニット；ClassicまたはAutomatic オプション。
• スライディングテーブルガイド：X‑Roll ローラーベアリングシステム（10年保証）。
• ソー傾斜ガイド：Easy‑Glide スイベルセグメントガイド（無メンテナンス、6年保証）。
• スピンドル：オーバーサイズでダブルトラニオンを採用；Poly‑V ベルト駆動。
• 安全：PCS® Preventive Contact System（非接触発動）、上部ガード内の PCS® 信号灯。
• ソフトウェア：自社製グラフィカルUI、プログラム可能な切断シーケンス、ARDIS 切断最適化（特定バリアントで無限のプログラムスペース）。
