丸鋸 kappa automatic 85 edition

パネル木材パネル用

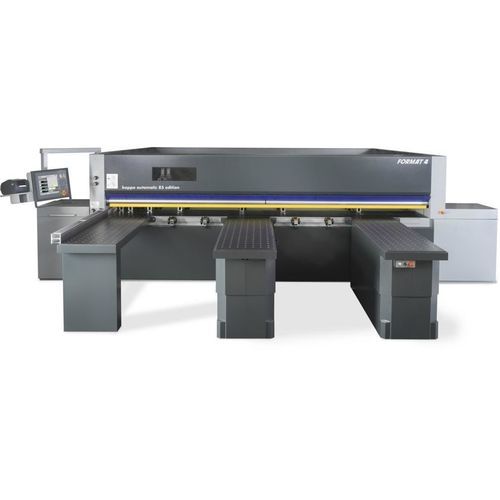

コンパクトで効率的、精密 — 圧力ビームソー Format4 kappa automatic 85 edition

Format4 kappa automatic 85 edition は、鋼製の圧力ビームと頑丈な材料プッシャーを備えた産業用パネル加工向けの重工仕様圧力ビームソーです。連続生産での高い再現性と精度を提供し、タッチスクリーン操作端末と設定可能な切断ワークフローを統合しています。本機の主鋸は本エディションで約9 kWを供給し、刃突出し85 mm、切断長は3200、3800、4300 mmから選択可能です。

ハイライト

• 産業用連続稼働での安定した高性能
• 顧客仕様に最適化された生産ソリューション
• プレミアムコンポーネントを採用した堅牢な設計
• ハイテクオプションを備えた複数の仕様パッケージ
• 工学的精度と再現性
• 使いやすいタッチスクリーン操作
• 受賞歴のある人間工学設計
• オーストリア製の高い品質基準
• 高い生産性と稼働率
• 購入前・購入中・購入後の包括的なサービス
• 自動化対応と統合オプション
• ソフトウェアと機械を単一供給で提供
• カスタムの資金調達およびプロジェクト支援

バリアント / 型式情報

• kappa automatic 85 edition：切断長 3200、3800、4300 mm；刃突出し 85 mm；可変送り速度 1–60 m/min；タッチスクリーン操作端末；主モータ 約12 HP（9 kW）。
• kappa automatic 100 edition（関連バリアント）：切断長 3200、3800、4300 mm；刃突出し 95 mm；可変送り速度 1–60 m/min；タッチスクリーン；主モータ 最大約18 HP（13.5 kW）。

詳細機能と装備（抜粋）

• 個別制御可能なエアクッション側板：各側板に独立制御のファン3基を装備し、パネル取扱いの利便性と省資源運用を両立。
• 突板用フェンス：突板付きパネルの寸法精度を確保する専用フェンスを標準装備。
• 主鋸とプレカットユニットを備えたソークラリッジ：研削・焼入れされた丸ガイドにより滑らかな動作と正確な切断角を実現；切断高さは手動、空気式、電動いずれかで調整可。
• プレカットのモーター式調整（オプション）：サーボで0.01 mm精度の設定が可能、端面のバリを防ぐ。
• エアテーブル上の追加操作端末により時間短縮と生産性向上が可能。
• ローラートラック：パネル搬送を支援し、切断ラインへの精確な送りを保証。
• 両側ガイドの材料プッシャー：堅牢な鋼製で両側ガイド、磁気計測テープと高精度サーボにより高い再現性を実現。
• ソークラリッジ駆動：キャリッジ速度1–60 m/minを操作パネルで設定可能；ラック＆ピニオン駆動が安定した切断品質を保証。
• 圧力ビーム／押え装置：ローラーで材料をフェンスに押し付け幅50–1200 mmで正確な90°を実現；ビームは切断前に下降し材料をテーブルに押さえ、集じん・切粉排出を補助；圧力は最大3 barまで手動調整可。
• プロセス信頼性：切断最適化ソフトとの連携や、各ワークピース毎のラベル印字（受注データ、CNCプログラム等）による工程管理支援が可能。
• 簡単操作：Windowsベースの直感的な制御ソフト；オプションでArdis最適化ソフトやラベルプリンタを装備可能。
• 視認性の確保：柔軟な操作端末と圧力ビームの観察窓により重要情報を常に確認可能。
• 2段階の切断高さ：操作パネルから刃突出しを選択可能（例：40–85 mm）、単板・束切りでの刃先進入を最適化。
• ワークピース固定：堅牢な鋼製エアグリッパーでパネルの積み重ねや単板を安全かつ傷付けずに保持（開口高さ85 mm）。
• 前方リフティングテーブル（オプション）：標準の側板に代わり自動制御のシザースリフティングテーブルを採用し、作業効率と操作性を向上。
• 作業効率化のための各種ソフトウェアパッケージを用意。

技術仕様

• 切断長オプション：3200 mm、3800 mm、4300 mm
• 刃突出し：85 mm（kappa automatic 85 edition）— 100 edition バリアントは95 mm
• 主鋸モータ出力：約12 HP（9 kW） for 85 edition；100 edition（バリアント）は最大約18 HP（13.5 kW）
• 主鋸刃径参照：350 mm（製品ファミリー参照値）
• プレカットユニット：独立ユニット；プレカットモータ約1.1 kW；プレカット刃径約150 mm；サーボによる0.01 mm精度のモーター式調整オプション
• 可変送り／キャリッジ速度：1–60 m/min（操作パネルから調整）
• 制御：タッチスクリーン端末（Windowsベースのソフトウェア）
• エアクッション側板：各テーブルに3つの独立したファン、個別制御可能
• 材料プッシャー：頑強な鋼製、両側ガイド、磁気計測テープ、精密サーボ、確実な掴みで高い再現性を実現
• 圧力ビーム：最大3 barまで手動調整可能；集じん・切粉排出を内蔵
• ワークピースクランプ：鋼製エアクランプ、開口85 mm
• オプション：前方リフティングテーブル（自動シザーリフト）、ラベルプリンタ、Ardis最適化ソフト、各種自動化ソリューションおよび仕様パッケージ
