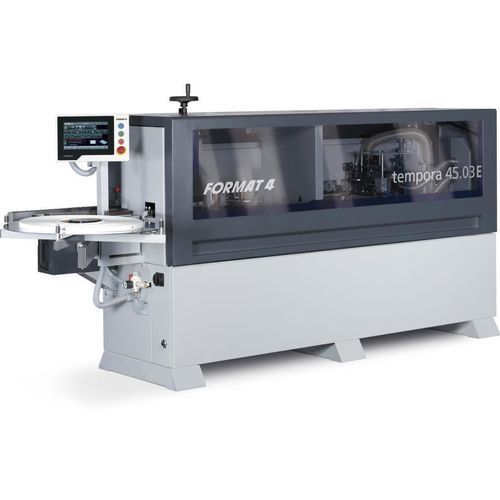

自動縁貼機 tempora F400 45.03E

パネル用接着剤塗布機付きホットメルト接着剤塗布機付き

概要
tempora F400 45.03E は、最大45 mmの厚さまでの直線パネルの高速・柔軟・繰り返し加工を目的とした自動エッジバンダーです。堅牢なベースフレームと高精度の集じん、モジュラー式ユニットおよびスマートな制御を組み合わせ、段取り時間を短縮し継続的な工業生産に対応します。

ハイライト

• 継続的な産業運転での安定した高性能
• 生産最適化のためのモジュール構成と顧客別パッケージ
• 堅牢設計と精密な集じん
• m-motion / x-motion 機能を備えた Smartouch 制御により高速段取りと再現性を実現
• EVAおよびPUR対応の塗布装置（イージークリーンオプションあり）
• オプション：プレミリング、エンドトリミング、多機能トリミング、赤外線ランプ、接着剤スクレーパー、storEdge 収納

バリアントと主要データ

• tempora F400 45.03L — 設置長：4,230 mm；テープ厚：0.4–3 mm；ワーク厚：8–45 mm；Smartouch 10.4" 制御；コーナーラウンディングユニット対応；EVA/PUR 対応塗布装置（イージークリーン）。
• tempora F400 45.03 — 設置長：3,600 mm；テープ厚：0.4–3 mm；ワーク厚：8–45 mm；Smartouch 10.4" 制御；フィニッシャーユニット用スロット3箇所；EVA/PUR 対応塗布装置（イージークリーン）。
• tempora F400 45.03E — 設置長：3,600 mm；テープ厚：0.4–3 mm；ワーク厚：8–45 mm；Smartouch 10.4" 制御；フィニッシャーユニット用スロット3箇所；EVA/PUR 対応塗布装置（イージークリーン）。

制御と操作
10.4" Smartouch 制御と m-motion により、ユニットの迅速な選択、機能の完全な監視、ユーザー定義プログラムの保存とロード、迅速で再現性の高い段取りを実現します。主な機能：

• ユーザープログラムの保存・読み込み、無制限のエッジプログラムメモリ
• 調整可能で直感的なユニット表示とパラメータ設定
• EVA/PUR の接着パラメータ設定、温度制御、および待機時の自動低減
• 注文別ユニット選択と距離の微調整
• メンテナンスプラン、明確なエラーメッセージ、総処理メートル数の走行計
• ネットワーク接続および高度なプログラム生成のための x-motion Plus オプション

接着剤とテープ供給
PTFE（テフロン）コーティングの接着ポット（1.5 kg）は PUR および EVA に対応し、19 mm パネルで約375 m のテープ供給が可能です。立ち上がり時間は約10分。接着剤/種類変更に対応するスクレーパークリーニングオプションあり。テープ供給は 0.4 mm〜3.0 mm の連続供給に対応し、パネル厚は最大45 mm まで対応します。

加工・仕上げユニット

• プレミリング：2 台の反転回転、個別調整可能なプレミリングユニット（ダイヤモンドコーティングのスパイラルカッター）によりラミネート素材でも引き裂きなしの仕上がり。
• プレスゾーン：PTFEコーティングのアルミローラー（90°）とゴム接触ローラーにより調整可能な接触圧を実現；m-motion で位置決め。
• エンドトリミング：直線式および傾斜走行式のエンドトリミングを用意；高周波モーター（12,000 rpm）で優れた水平・垂直カット。
• 多機能トリミング：上下独立したトリミングユニット（12,000 rpm）でフラッシュ、ラウンド、面取りなどを実現；リニアガイドで精度と低メンテナンス。
• ラジアス・表面スクレーパー：トリミング残留物や接着剤残を除去し滑らかな仕上がりを保証。
• 赤外線ランプ：接着前にエッジ表面を加熱し、冷たいワークでの接着を改善。

技術仕様

• シリーズ：tempora F400
• テープ厚：0.4–3 mm
• ワーク厚範囲：8–45 mm
• 設置長（例）：3,600 mm および 4,230 mm（バリアントにより異なる）
• 制御：Smartouch 10.4" と m-motion；x-motion Plus オプション
• 接着ポット容量：1.5 kg（PTFEコーティング）— 立ち上がり約10分
• 対応接着剤：EVA および PUR（easy-clean オプション；交換ポットおよびスクレーパ清掃対応）
• プレミリング/トリムモーター：高周波モーター（12,000 rpm）
• コーナーラウンド容量：1 9/16"（特定バリアントで利用可）
• テープ供給：連続供給 0.4–3.0 mm；パネル厚最大45 mm
• オプションパッケージ：ネスティングパッケージ、storEdge 収納、多機能トリミング、プレスゾーン、赤外線ランプ、接着剤スクレーピング
