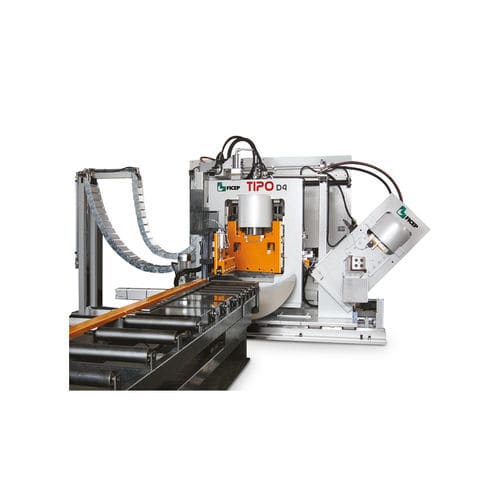

CNC穴あけライン TIPO D4

油圧式平棒用切断

自動CNCパンチング、ドリル、シャーリング＆フラット用熱切断ライン 構造用鋼の製造には、接合部、補強材、エンドプレート、キャッププレートなど、さまざまな細部の設計が必要です。これらの構造部品は、厚さ、幅、プロファイルが大きく異なります。Tipo D4は、その多用途性により、あらゆる製造ニーズを満たす理想的な機械です。 パンチングユニット Tipo D4のベースシステムは、各パンチステーション1100 kN (124USトン)の力で4台または8台のパンチ機能を備えています。 シャーリングユニット 特殊なホールドダウンシステムを備えたシングルカットシャーにより、最高のシャーリング精度を実現します。シャーリングブレードはすべて内製で、最高の品質と最長のツール寿命を保証します。 マーキングユニット CNC制御の回転ディスクマーキングユニットにより、英数字のマーキングが行われます。 ドリルリンクユニット ドリリングユニットはISO40スピンドルを装備し、CNC制御のラック＆ピニオンサーボ/モーター送りシステムを備えています。 自動ツールチェンジャー ドリルユニットには、工具を素早く交換するための4ポジション自動工具交換システムが装備されています。 アングル加工グループ フラットに加え、アングルの加工も可能です。このオプションには、セカンドシャーと追加パンチングステーションが含まれます。 ストック長検出 インフィードコンベア上に設置されたレーザー装置により、加工前に材料のストック長を正確に測定することができます。 利点 最大8種類のパンチ加工が可能。 オプションの高性能ドリルスピンドルとオートツールチェンジャー。 プログラム可能なパーツマーキング。 プログラム可能なマイターカットとフラットクリッピング
