電動式巻き上げ装置

油圧式油圧操作巻き上げ機付

概要
単葉吊上げ工具は風力発電用ブレードの吊り上げと係止を目的とした補助システムで、陸上（オンショア）および洋上（オフショア）での使用、標準から超大型ブレードまで対応します。現場での生産性向上と施工時間短縮を目的とした、安全で安定した柔軟な取り扱いを提供します。

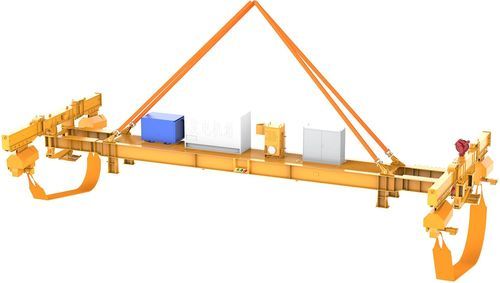

水平型（吊りスリング）— 主な特徴

• 高い汎用性：スリング種別や取り付け穴の変更により適用範囲を拡張。
• 輸送・取り扱いに配慮した軽量設計と最適化されたコンポーネント。
• 素早い展開：梁の折りたたみ式アームにより一体輸送が可能で、現場組立を低減。
• ホールド・トゥ・ランおよび2ボタン操作を備えた二重冗長の無線制御による安全運転。
• リミットスイッチと圧力監視によりブレード損傷を防ぐ自動停止を実現。
• シリーズかつモジュラー設計により納期短縮と複雑注文への対応が容易。

水平型（吊りスリング）— 構成部品と機能
鋼構造
高強度鋼板製の主要荷重支持フレーム。モジュール式スパンで各種ブレード形状に対応し、精密なドッキングと安定した姿勢制御を可能にします。

巻上装置
多巻上の協調制御により滑らかな昇降と微調整が可能で、接続ポイントでの高精度な整列を実現します。

電源システム
独立型の統合電源ユニットにより外部電源無しで自律運転が可能。電子機器および油圧システムへ安定電力を供給します。

リリースシステム
停電時の強制手動解除と自動リリースに対応。位置フィードバックとリミット保護によりジャムや誤作動を防止し、両端のスリング同時滑りを防ぐインターロック設計を採用しています。

クランプ機構
油圧駆動で自動圧力検知停止を備え、マルチ自由度の球状継手がブレード曲面に追従。耐摩耗ゴムパッドで表面を保護しつつ確実に把持します。

電気制御システム
PLC制御と無線リモコンによる操作。荷重・圧力・位置センサーでリアルタイム監視を行い、精密な自動制御を実現します。

スリングとシャックル
高強度平スリングが表面ダメージを防ぎ、鍛造合金シャックルが信頼性ある耐荷性能を確保します。


水平型（Cクランプ）— 主な特徴

• クランプ交換により多数のブレード型式に対応可能。
• 高い耐食等級と優れたIP性能で厳しい洋上環境に対応。
• 最大風速22 m/sまで作業可能で稼働ウインドウを拡大。
• ホールド・トゥ・ランおよび2ボタン操作を備えた二重冗長無線制御。
• リミットスイッチと圧力監視によりブレード損傷を防ぐ自動停止。
• シリーズ・モジュラー設計で短納期を実現。
• 据付/撤収を考慮した一体設計により、単一ブレードの取り付けと撤去で同一機器を使用可能。
• 自動張力調整を行うスマートタグラインシステムで安定した安全な吊り上げを確保。

水平型（Cクランプ）— 構成部品と機能
鋼構造
高強度合金鋼板を精密溶接で製作し、安定した荷重支持能力と調整可能なスパンを実現します。

クランプ機構
「柔軟把持＋剛性ロック」設計で、耐摩耗かつ滑り止め性のあるソフトパッドがブレード表面に追従。油圧により圧力を調整し、揺れやねじれを抑制します。

タグラインシステム
リアルタイムの姿勢調整と自動張力制御をサポート。自己ロック式ブレーキが高所風による振動やねじれを抑えます。

回転／ピッチシステム
ブレード角度の精密回転・調整によりハブへの迅速な整列を可能にし、施工効率を高め吊り上げサイクルを短縮します。

電源システム
非常始動、過負荷保護、低油位アラームを備えた独立統合電源ユニットで自律かつ安全な運転が可能です。

電気制御システム
PLC制御と無線リモコンにより、角度調整、クランプ、リリースの自動制御が行えます。

油圧システム
高信頼ブランドの主要コンポーネントを用いた統合油圧設計。優れたシール性、漏れリスク低減、クランプ圧とピッチ速度の精密制御、過負荷・過圧保護を備えます。

仕様 — 水平型（吊りスリング）
定格荷重：40 t – 120 t
機器重量：12 t - 38 t
主要材質：Q355E / Q460E
寸法（L × W × H）：11500 × 7100 × 2300 mm
耐食等級：C4 / C5
使用温度：-30 ℃～50 ℃
最大作業風速：18 m/s
ブレード把持幅：調整可能 11 m - 20 m

仕様 — 水平型（Cクランプ）
定格荷重：65 t - 120 t
機器重量：65 t - 110 t
主要材質：Q355E / Q460E / Q690E
寸法（L × W × H）：24000 × 11500 × 15000 mm
耐食等級：C4 / C5
使用温度：-30 ℃～50 ℃
最大作業風速：22 m/s
ブレード把持幅：調整可能 9 m - 18 m

技術的特徴

• 製品種別：風力ブレード用単葉の吊り上げ・係止工具。
• 構成：吊りスリング付き水平型；Cクランプ付き水平型。
• 定格荷重範囲：スリング 40 t – 120 t；Cクランプ 65 t – 120 t。
• 機器重量範囲：スリング 12 t - 38 t；Cクランプ 65 t - 110 t。
• 主要材料：Q355E、Q460E、オプション Q690E（Cクランプ）。
• 寸法：スリング 11500 × 7100 × 2300 mm；Cクランプ 24000 × 11500 × 15000 mm。
• 耐食クラス：C4 / C5（洋上用途に適合）。
• 使用温度：-30 ℃～50 ℃。
• 最大風速：スリング 18 m/s まで；Cクランプ 22 m/s まで。
• ブレード把持幅：スリング 11 m - 20 m；Cクランプ 9 m - 18 m。
• 主要サブシステム：鋼構造、巻上装置、電源システム、リリースシステム、クランプ機構、PLC制御（無線）、油圧システム、タグライン＆ピッチシステム、スリングとシャックル。
