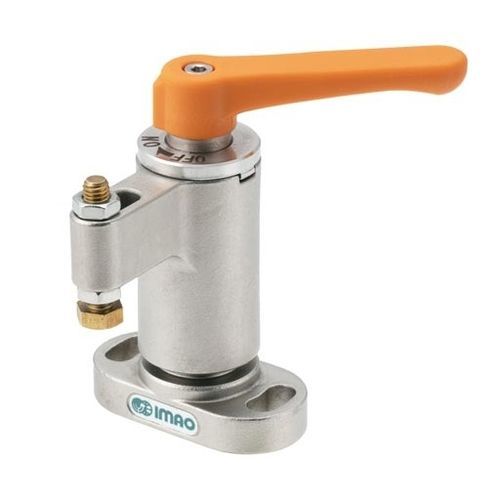

スイングクランプ装置 QLSWC18L-188

カム加工用部品スチール製

このスイングクランプは所定の位置でスイングし、ワークピースを真直ぐにクランプし、直接下向きの圧力をかけます。アームが所定の位置までスイングした後ハンドルを回すと、カムシャフトがガイドピンに沿って回転し、アームを押し下げます。クランピングスピンドルがワークに接触し、カムシャフトが上に移動してスプリングを圧縮し、ワークをクランプします。バネ式なので、一定のクランプ力が得られ、締め過ぎによるワークの破損を防ぎます。クランプ終了点ではハンドルがカチッと音を立てます。アームが完全にスイングするので、ワークの出し入れが簡単です。Rで終わる品番は時計回りに、Lで終わる品番は反時計回りにクランプします。デリケートなワークや高さ制限のあるアプリケーションに最適。つの取り付け穴で上部から取り付けます。本体は無電解ニッケルメッキの1045スチール製で、焼入れ・焼戻し処理済み。ハンドルはオレンジ色のポリアミド製。スピンドルは真鍮製。
