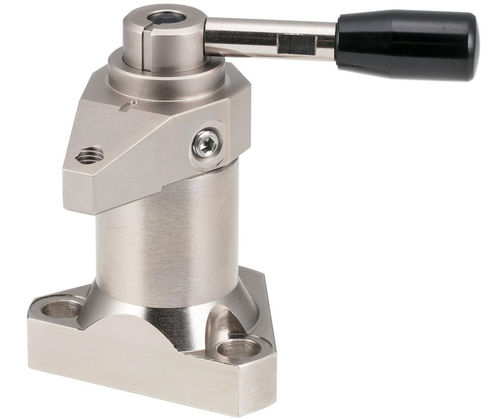

手動式クランプ装置 QLSWW series

機械式手動制御スプリング

説明
Stablelockのスイングクランプはアームを所定位置に回動させ、ワークに対して真下方向の直接的な圧力をかけるために垂直にクランプします。テーパ面とスプリングで球体を押し出すスプリング式ボール機構により、一定のクランプ力と確実なロックを実現します。クランプ終点での過締め防止のため、ハンドルに「カチッ」という感触があります。ハンドルと本体の表示線でロック／アンロック状態が確認できます。アームは完全に折りたたまれてワークの着脱が容易です。品番末尾がRは時計回り、Lは反時計回りの締め方向です。アーム端部のM6ねじ穴にグリッパーやビスを取り付け可能（別売）。上部からの取付けは2つの取付穴を使用します。

材質と仕上げ
本体およびレバーアーム：1045合金鋼。シリンダー：4140合金鋼。ハンドル：黒フェノール樹脂。金属部品はすべて化学ニッケルめっき処理で耐食性および耐摩耗性を向上させています。

利用可能なバリエーション（表）
列：ID | SKU | 品番 | 締方向 | D (mm) | D1 (mm) | D2 (mm) | W (mm) | W1 (mm) | H クランプ位置 (mm) | H1 アンクランプ位置 (mm) | R クランプ力 (Lbs) | 使用荷重 (Lbs) | PN
189677 | QLSWW30R-100 | QLSWW30R-100 | 時計回り | 14 | 30 | 18 | 58 | 42 | 76 | 86 | 224 (112-337) | 18 | (PNなし)
189676 | QLSWW30L-100 | QLSWW30L-100 | 反時計回り | 14 | 30 | 18 | 58 | 42 | 76 | 86 | 224 (112-337) | 18 | (PNなし)

技術仕様 / 特性

• シリーズ / 型番：QLSWW
• 動作：アームがスイングして所定位置に入り、真下にクランプして直接的な下向き荷重をかける
• 締方向：右手（R）＝時計回り、左手（L）＝反時計回り
• クランプ機構：テーパ面で球体を押し出すスプリング式ボールによる確実なロック。ハンドル／本体の表示線でロック状態を確認
• ハンドル：黒フェノール樹脂、クランプ終点での「カチッ」感で過締めを防止
• 取付：上部取付、2つの取付穴を使用
• アーム端のM6ねじ穴にグリッパーやビスを取付可能（別売）
• 本体およびレバーアーム材質：1045合金鋼
• シリンダー材質：4140合金鋼
• 仕上げ：全金属部に化学ニッケルめっき処理（耐食・耐摩耗性向上）
• 例示寸法（QLSWW30R-100 / QLSWW30L-100）：D=14 mm、D1=30 mm、D2=18 mm、W=58 mm、W1=42 mm、H（クランプ時）=76 mm、H1（非クランプ時）=86 mm
• クランプ力（例）：224 Lbs（表示範囲 112-337）
• 使用荷重（例）：18 Lbs
