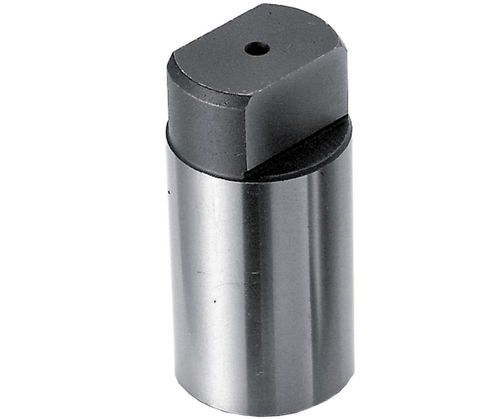

タップ付きシャンクロケートピン BJ710 series

製品概要
本位置決めキーは、30G6 規格の位置決め穴を持つ機械テーブル上の治具プレートを位置決めするために使用されます。材料は1045鋼、焼入れ（硬化）処理済みで、精密研削および黒色酸化被膜の仕上げです。

用途
機械テーブル上で30G6位置決め穴を持つ治具プレート用。

製品バリエーション

• ID 142543 — SKU BJ710-14030 — ねじ M6 x 1.00（深さ 10 mm）— D 30 mm — D1 29 mm — L 64 mm — L1 15 mm — W 14 mm
• ID 142544 — SKU BJ710-18030 — ねじ M6 x 1.00（深さ 10 mm）— D 30 mm — D1 29 mm — L 64 mm — L1 15 mm — W 18 mm
• ID 142545 — SKU BJ710-20030 — ねじ M6 x 1.00（深さ 10 mm）— D 30 mm — D1 29 mm — L 64 mm — L1 15 mm — W 20 mm
• ID 142546 — SKU BJ710-22030 — ねじ M6 x 1.00（深さ 10 mm）— D 30 mm — D1 29 mm — L 64 mm — L1 15 mm — W 22 mm

関連製品タイプ

• 位置決めピン / 位置決めキー
• 30G6 位置決め穴を持つ治具プレート用

特長 / 技術仕様

• 型番：BJ710
• 材質：1045鋼
• 熱処理：焼入れ（硬化）
• 仕上げ：黒色酸化被膜
• 製造：精密研削加工
• ねじ（バリエーション）：M6 x 1.00、深さ 10 mm
• 共通寸法：D = 30 mm、D1 = 29 mm、L = 64 mm、L1 = 15 mm
• キー幅（W）: 14 mm、18 mm、20 mm、22 mm
• 代表的な使用：30G6穴付の機械テーブル上で治具プレートを位置決め
