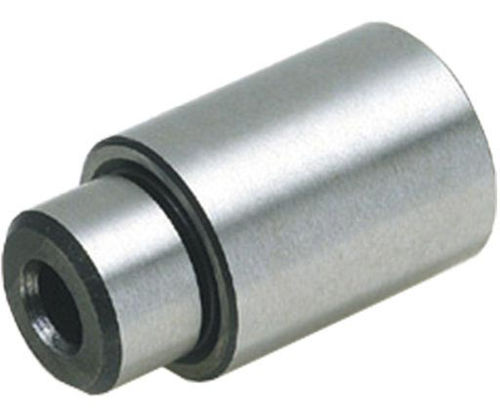

六角穴ロケートピン BJ401 series

タップ付きシャンク

説明
これらのエッジ位置決めピンは、治具およびワークの正確な位置決めと整列を目的に設計されています。硬化したストップや治具の脚としても使用できます。丸ピンは六角穴付きボルトで固定されます。材質はSK95鋼、焼入れ済み、精密研削、黒色酸化皮膜仕上げです。

部品オプション

• BJ401-04001 — SKU: 142529; 品番: BJ401-04001; ねじ: M4; D: 10 mm; D1: 15 mm; H: 10 mm; H1: 8 mm; H2: 5 mm
• BJ401-04002 — SKU: 142530; 品番: BJ401-04002; ねじ: M4; D: 10 mm; D1: 15 mm; H: 20 mm; H1: 8 mm; H2: 5 mm
• BJ401-06001 — SKU: 142531; 品番: BJ401-06001; ねじ: M6; D: 15 mm; D1: 20 mm; H: 15 mm; H1: 10 mm; H2: 7 mm
• BJ401-06002 — SKU: 142532; 品番: BJ401-06002; ねじ: M6; D: 15 mm; D1: 20 mm; H: 25 mm; H1: 10 mm; H2: 7 mm
• BJ401-10001 — SKU: 142533; 品番: BJ401-10001; ねじ: M10; D: 20 mm; D1: 30 mm; H: 15 mm; H1: 12 mm; H2: 11 mm
• BJ401-10002 — SKU: 142534; 品番: BJ401-10002; ねじ: M10; D: 20 mm; D1: 30 mm; H: 35 mm; H1: 12 mm; H2: 11 mm
• BJ401-12001 — SKU: 142535; 品番: BJ401-12001; ねじ: M12; D: 25 mm; D1: 40 mm; H: 20 mm; H1: 15 mm; H2: 13 mm
• BJ401-12002 — SKU: 142536; 品番: BJ401-12002; ねじ: M12; D: 25 mm; D1: 40 mm; H: 40 mm; H1: 15 mm; H2: 13 mm

メディア / ドキュメント
BJ401製品の仕様PDFが利用可能です（製品ドキュメントを参照）。

仕様（テクニカルスペック）

• 型番: BJ401
• 形状: エッジ位置決めピン — 円筒
• 材質: SK95鋼
• 熱処理 / 仕上げ: 焼入れ、精密研削、黒色酸化皮膜仕上げ
• 取り付け: 丸ピンを六角穴付きボルトで固定
• 主な用途: 治具やワークの位置決め・整列; 硬化ストップや治具の脚として使用可能
• 対応ねじサイズ: M4, M6, M10, M12
• バリアント寸法: 上記部品オプションを参照
