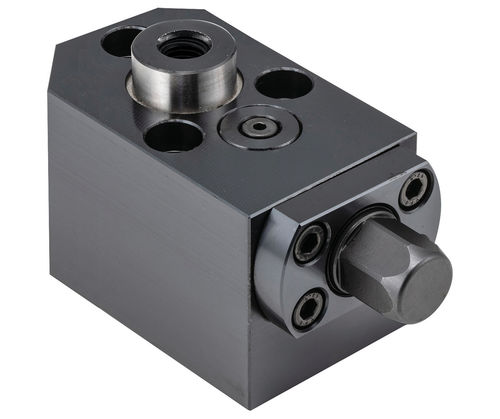

加工用部品サポート PTNS1 series

製造ライン用スチール製スプリング

製品概要
このスプリング式ワークサポートは、重切削時のワークの振動やたわみを防ぎます。ワークを載せるとピストンが下がり、六角ヘッドを回すことで位置がロックされます。六角ヘッドのロッキングシャフトは手動またはインパクトレンチで操作でき、自動化生産ラインでのナットランナー使用に適しています。ボディ：1050鋼、黒染め仕上げ。六角ヘッドおよびロッキングシャフト：4135鋼、焼入れ焼戻し、黒染め仕上げ。

型番 / バリエーション

• PTNS1-12 — H: 57 mm; ネジ: M12×1.75; D: 26 mm; L: 90 mm; W: 62 mm; L3: 35 mm; H3: 12 mm; 許容締付トルク: 29.5 ft/lbs; 支持容量: 1124 lbs; ピストンスプリング力: 3.4–6.7 lbs
• PTNS1-16 — H: 72 mm; ネジ: M16×2.00; D: 33 mm; L: 115 mm; W: 75 mm; L3: 45 mm; H3: 16 mm; 許容締付トルク: 59.0 ft/lbs; 支持容量: 2248 lbs; ピストンスプリング力: 3.4–6.7 lbs

メディア・ドキュメント

• 取扱説明書 - メンテナンス (PDF)
• 仕様書 (PDF)
• 製品ビデオ - PTNS1 (ビデオ)

技術仕様

• モデル / 呼称: PTNS1
• 製品種別: 六角ヘッドロック式スプリング式ワークサポート、ナットランナー対応
• ボディ材質: 1050鋼、黒染め仕上げ
• 六角ヘッド・ロッキングシャフト材質: 4135鋼、焼入れ焼戻し、黒染め仕上げ
• 用途: ワークの振動・たわみ防止、重切削や自動化ラインに適合
• ロック方式: 六角ヘッドでピストン位置を固定、手動またはインパクトレンチ/ナットランナーで操作可能
• 対応バリエーション: PTNS1-12、PTNS1-16
