コンポーネントサポート BJ650 series

炭素鋼製

製品説明

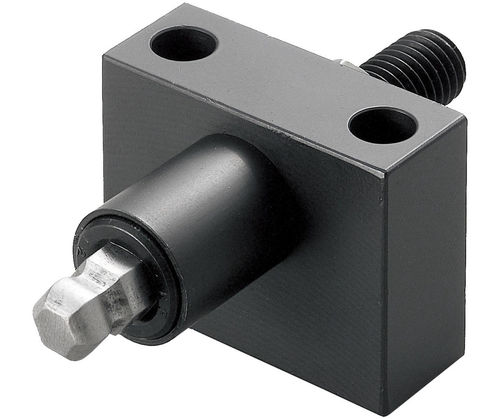

このリモートコントロールユニットは、BJ350およびBJ351のワークサポートを遠隔操作するための装置です。1045鋼製で黒色酸化処理が施されており、異なる寸法やストロークに対応する複数のねじ/サイズバリエーションで供給されます。ご使用のBJ350またはBJ351ワークサポートに適合するねじとストロークのSKUを選択してください。

メディア

• 仕様（PDF）
• リモート操作（写真）
• 製品ビデオ

部品オプション（表）
詳細 | ID | SKU | 部品番号 | ネジ T | D | D1 | L | L1 | L2 | W | W1 | W2 | H | H1 | ストローク S | 使用するワークサポート | PN
142679 | BJ650-06001 | BJ650-06001 | M6×1.00 -35L | 12 | 5.5 | 48 | 30 | 12 | 32 | 5 | 20 | 22 | 16 | 4 | BJ350-06001
142680 | BJ650-06002 | BJ650-06002 | M6×1.00 -35L | 12 | 5.5 | 48 | 30 | 12 | 32 | 5 | 20 | 26 | 20 | 4 | BJ351-06001
142681 | BJ650-08001 | BJ650-08001 | M8×1.25 -40L | 12 | 5.5 | 57 | 34 | 12 | 32 | 6 | 20 | 27 | 19.2 | 4 | BJ350-08001
142682 | BJ650-08002 | BJ650-08002 | M8×1.25 -40L | 12 | 5.5 | 57 | 34 | 12 | 32 | 6 | 20 | 33 | 25.2 | 4 | BJ351-08001
142683 | BJ650-10001 | BJ650-10001 | M10×1.50 -55L | 16 | 9.0 | 76 | 45 | 16 | 44 | 8 | 30 | 32 | 22.2 | 5 | BJ350-10001
142684 | BJ650-10002 | BJ650-10002 | M10×1.50 -55L | 16 | 9.0 | 76 | 45 | 16 | 44 | 8 | 30 | 40 | 30.7 | 5 | BJ351-10001
142685 | BJ650-12001 | BJ650-12001 | M12×1.75 -60L | 16 | 9.0 | 86 | 50 | 16 | 44 | 10 | 30 | 36 | 25.2 | 5 | BJ350-12001
142686 | BJ650-12002 | BJ650-12002 | M12×1.75 -60L | 16 | 9.0 | 86 | 50 | 16 | 44 | 10 | 30 | 49 | 38.2 | 5 | BJ351-12001
142687 | BJ650-16002 | BJ650-16002 | M12×1.75 -60L | 16 | 9.0 | 86 | 50 | 16 | 44 | 10 | 30 | 54 | 43.7 | 5 | BJ351-16001

仕様 / 技術データ

• 型式: BJ650
• 用途: BJ350およびBJ351ワークサポート用リモートコントロールユニット
• 材質: 1045鋼
• 仕上げ: 黒色酸化処理
• 利用可能なねじ/サイズのオプションと寸法データは上表参照（M6、M8、M10、M12のバリアント、異なる長さとストローク）
• 適合: BJ350およびBJ351のバネ式ワークサポート
