電動サーボシリンダー

伸縮自在ボールねじサーボ モーター

概要
包装・仕分け用コンベヤ向けに設計された高強度リニアアクチュエータ。高強度6063アルミ合金ボディと硬質クロムめっき処理されたロッドにより、産業用途での耐久性を確保。ボールねじ駆動と伸縮ロッドを組み合わせ、コンパクト設置で長いストロークと高い推力を実現します。

主な特長

• 推力：1000 kg
• 保護等級：IP65
• 位置決め精度：0.02 mm
• ストローク（例）：800 mm
• 速度範囲：最大400 mm/s
• 使用温度：最大55°C

製品詳細

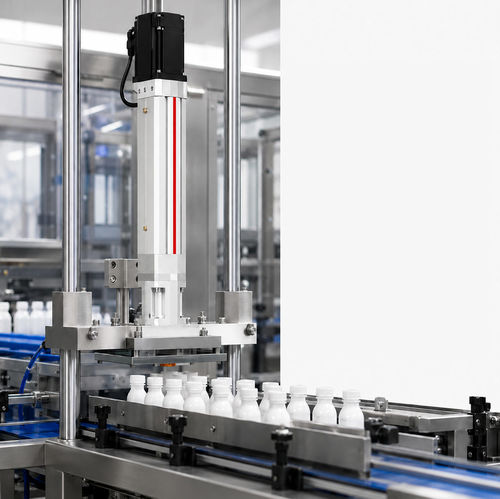

取り付け図面や設置画像を提供。外部循環式ナットを用いたボールねじ駆動と伸縮ロッド構造を組み合わせ、繰り返し精度の高い大推力の直線運動を実現。コンベヤのピック＆プレース、インデックス、仕分け工程に適しています。

用途

• 包装・仕分け用コンベヤシステム
• 自動化生産ラインおよび位置決めモジュール
• 精密組立・ハンドリング装置

仕様 / 技術データ

• 本体材質：6063 高強度アルミ合金（約+15% 強度向上）
• ロッド材質：45# 高強度鋼（硬質クロムめっき）
• 断面補強：断面積 +33% で荷重下の曲げを低減
• 伝達方式：外部循環式ナットのボールねじ（パラメータ表あり）
• 推力（耐荷重）：1000 kg
• 保護等級：IP65（防塵・防噴流）
• 位置決め精度：0.02 mm
• 最大ストローク例：800 mm（シリーズで50〜12000 mm対応）
• 速度範囲：最大400 mm/s
• 使用温度：最大55°C
• サービス/サポート：2年または1000 km のサポート（表示に準拠）
