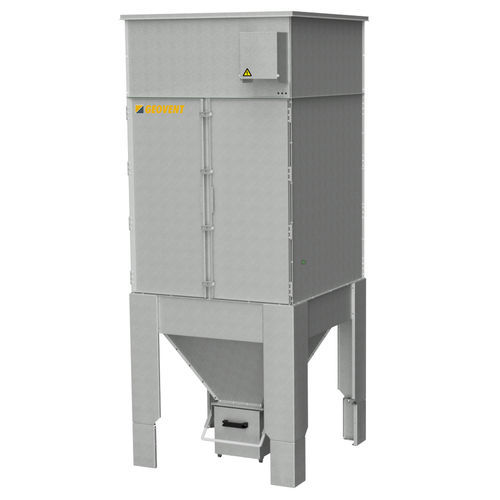

カートリッジ式濾過器 GFB2

カートリッジ式微粒子用フィルターカートリッジ付き

製品概要
GFB2 は、溶接、研削、サンディング、プラズマ／レーザー切断、粉体塗装などの産業用排気用途向けに設計されたカートリッジフィルター装置です。回収された空気中の有害粒子を最大99.9%除去します。最大風量は7,200 m³/hで、フィルターカートリッジ用の圧縮空気パルス自動洗浄システムと、耐久性を高める亜鉛めっき鋼製ハウジングを備えています。本仕様は、粉塵を回収バケットへ落としやすくするためにトラッパー（ホッパー）をより急勾配にしたモデルです。

主な特長

• 回収空気中の有害粒子を最大99.9%除去する高効率なろ過。
• 溶接、研削、サンディング、プラズマ／レーザー切断、粉体塗装などに幅広く対応。傾斜ホッパーにより粉塵の回収バケットへの落下が向上。
• 最大7,200 m³/hまでの風量オプション。複数台の並列接続が可能。
• フィルター性能を維持する圧縮空気パルス自動洗浄システム。
• 耐食性と長寿命を考慮した亜鉛めっき鋼製筐体。
• 両開きのアクセスドアと着脱可能な回収バケットによりメンテナンスが容易。
• オプション：防音、ドレン分離器、脚部延長と大型回収バケット。

技術データ（表）
材質：亜鉛めっき鋼
設置：屋内 / 屋外
最大風量：1,800 m³/h；3,600 m³/h；5,400 m³/h；7,200 m³/h
電圧：230 V
出力：30 W
圧縮空気（供給）：6 Bar
圧縮空気（消費）：3 L
フィルター面積：30 m²；60 m²；90 m²；120 m²
接続（入口）：ø315 mm；ø315 mm；ø400 mm；ø500 mm
接続（出口）：1 x ø315 mm；1 x ø315 mm；2 x ø315 mm；3 x ø315 mm
寸法（L×W×H）：635 x 935 x 2,330 mm；635 x 935 x 2,330 mm；935 x 935 x 2,330 mm；935 x 1,230 x 2,330 mm
重量：145 kg；145 kg；195 kg；245 kg

機能／技術仕様

• ろ過効率：有害粒子を最大99.9%除去
• 風量オプション：最大7,200 m³/hまでの複数段選択
• 洗浄方式：圧縮空気パルス式自動洗浄
• 構造：亜鉛めっき鋼製ハウジング
• アクセス：カートリッジの保守が容易な両開きアクセスパネル
• 粉塵処理：回収バケットへの落下を改善する急勾配ホッパー設計
• 圧縮空気供給：6 Bar（消費量 3 L）
• 電源：230 V、定格出力 30 W
• フィルター面積バリエーション：30 / 60 / 90 / 120 m²
• 入口／出口寸法：ø315、ø400、ø500 mm（各種構成）
• 設置：屋内使用に適合。保護屋根下であれば屋外設置も可
