パネル濾過器

埃工作機械用研削盤用

概要

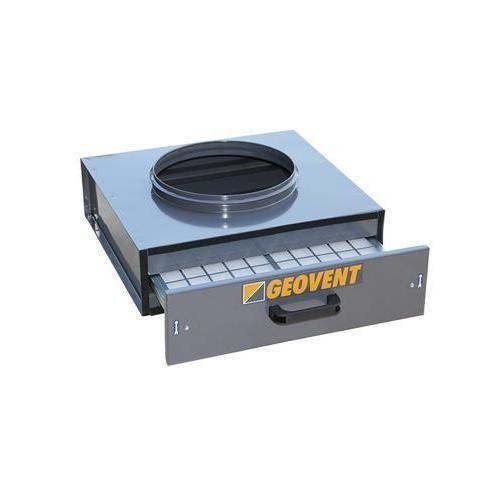

GeoFilter Dust は、ダクト内に組み込むためのコンパクトなプレフィルターで、抽気ファンの保護と摩耗低減を目的としています。研削機、ベルトサンダーなどの機械に適しています。本機は引き出し式のフィルターカセットと内蔵ブラシ清掃機構、スライドダンパーによる簡易な粉塵排出機能を備えています。筐体はポリエステル塗装および亜鉛めっき鋼製で産業用途に耐える構造です。

主な特長

• ダクトシステムへの組み込みに適したコンパクト設計。
• 抽気ファンや下流機器を保護する信頼できるプレフィルtration。
• 研削機、ベルトサンダー等に適合。
• フィルターメディアは Coarse 80% (G4) または ePM10 50% (M5) を選択可能。
• 現場での保守が容易な引き出し式カセットとブラシ清掃機構。
• ダンパーでバケツやコンテナへ粉塵を排出可能。
• ポリエステル塗装および亜鉛めっき鋼の堅牢な構造。

製品情報
GeoFilter Dust は、主要フィルターやファンの前段に設置することで粗じん・微じんを効率的に分離します。引き出し式カセットによりフィルターメディアへの迅速なアクセスが可能で、交換や清掃が容易です。Coarse 80% (G4) と ePM10 50% (M5) の選択により、プロセス要件に応じた分離性能を設定できます。

構造とメンテナンス

• 引き出し式カセットに収納されたフィルターマットで安全かつ迅速にアクセス可能。
• 内蔵ブラシ清掃により分解作業を最小化。
• スライドダンパーで集塵物をコンテナへ排出。
• 産業環境に適したポリエステル塗装／亜鉛めっき鋼製筐体。

技術データ
材質：ポリエステル塗装／亜鉛めっき鋼
設置：屋内用
最大風量：1,500 m³/h
フィルターメディア：ePM10 50% (M5) または Coarse 80% (G4)
圧力損失：1,500 m³/h 時 70 Pa
接続（入口）：ø315 mm
接続（出口）：ø315 mm
寸法（L x W x H）：535 x 510 x 232 mm
重量：10.5 kg

仕様

• 有効ろ過面積：0.22 m²
• 分離効率：フィルターメディアにより最大 95%（0.3 μm）
• 標準フィルター要素：Coarse 80% (G4)、オプション ePM10 50% (M5)
• 引き出し式カセットとブラシ方式による簡易メンテナンス
